Einheit · AXIAL-PISTON PUMP

A A10V O 28 DFLR/31R-PSC62G70R910970419

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO28DFLR/31R-PSC62G70, Materialnummer R910970419. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62).

Nummer: R910970419
Typschlüssel: A A10V O 28 DFLR/31R-PSC62G70
Gruppe: A10VO 28
Ausgabe: 06/2020

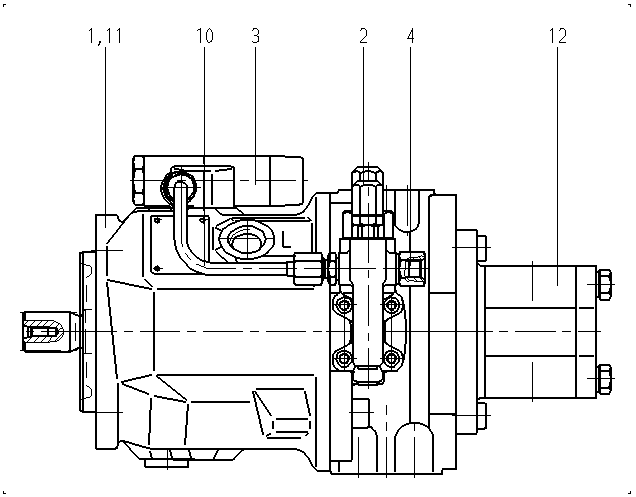

A A10V O 28 DFLR/31R-PSC62G70 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R910909324	BASE UNIT Stückliste der Baugruppe →L	1
	R902450439	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902533217	CONTROL VALVE Stückliste der Baugruppe →L	1
	R910932940	ADAPTER Stückliste der Baugruppe →L	1
	R910948341	PIPING Stückliste der Baugruppe →L	1
	R910908538	POWER DIAGRAM	1
	0510625072	HYDRAULIC GEAR PUMPL	1
61	R910109606	SOCKET HEAD CAP SCREW	2

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	28	28
Regel- und Verstelleinrichtung	Druck-Förderstrom-Leistungsregler	DFLR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb	62

Weitere Ausführungen 1

R910973867 A A10V O 28 DFLR/31R-PSC62G70
