Einheit · ROTARY GROUP
TW A4VSG 750 /22R-PPHN00R910970955
Triebwerk Bosch Rexroth Baureihe A4VSG, Typschlüssel TWA4VSG750/22R-PPHN00, Materialnummer R910970955. Nenngröße: NG 750. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Durchtriebe: Ohne Durchtrieb (N00).
- Nummer
- R910970955
- Typschlüssel
- TW A4VSG 750 /22R-PPHN00
- Gruppe
- A4VSG 750
- Ausgabe
- 06/2020

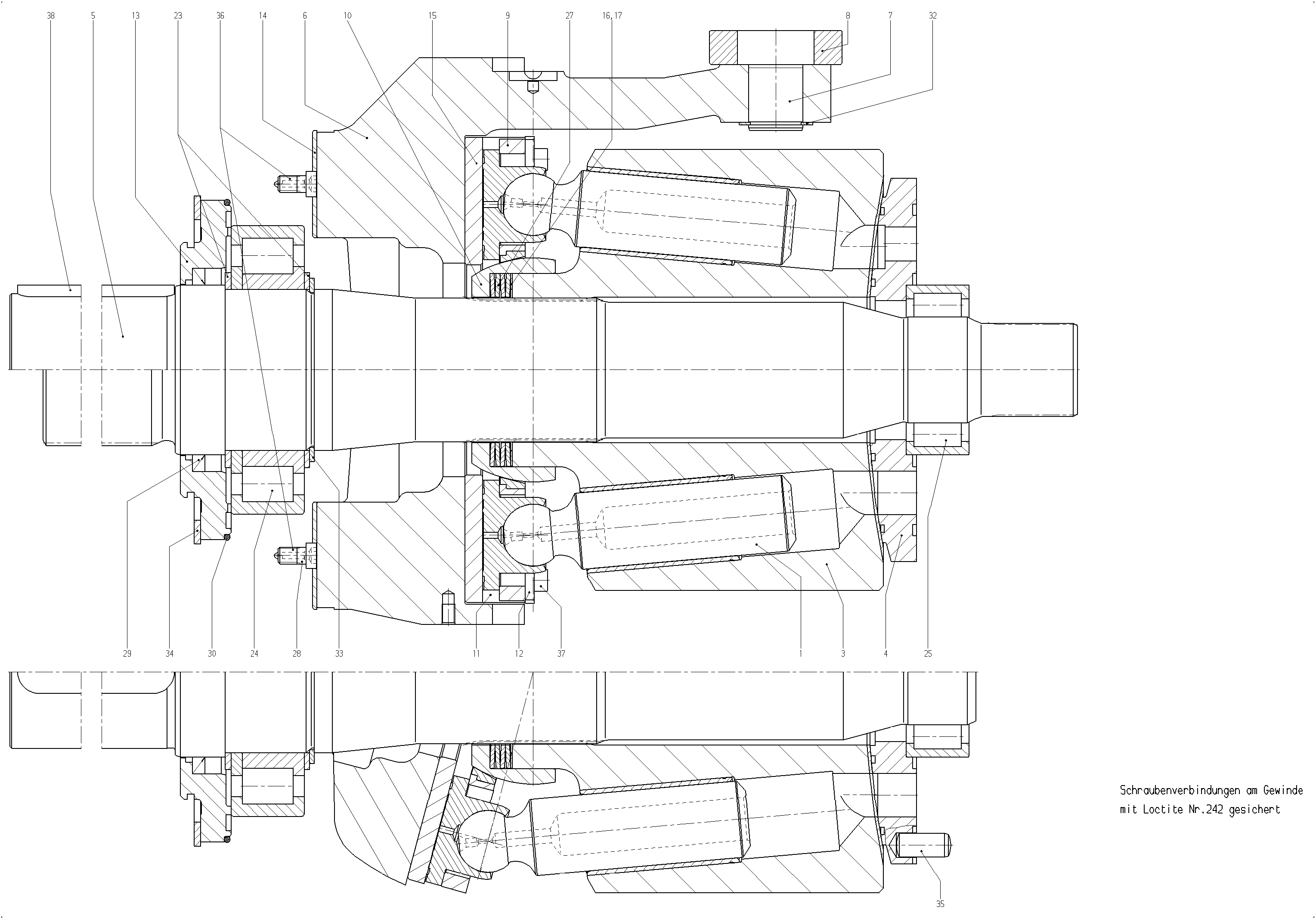

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910990174 | PISTON PAD | 9 | ||
| R910934812 | CYLINDER | 1 | ||
| R910970277 | DISTRIBUTOR PLATE | 1 | ||
| R902408423 | DRIVE SHAFT | 1 | ||
| R910946501 | SWASH PLATE | 1 | ||
| R910935543 | DRIVER PIVOT | 1 | ||
| R910935544 | SLIDER | 1 | ||
| R910942064 | RETAINING PLATE | 1 | ||
| R910935550 | RETAINING BALL | 1 | ||
| R910965067 | SPACER SEGMENT | 4 | ||
| R902570178 | SEGMENT | 4 | ||
| R902404946 | SEALING FLANGE | 1 | ||
| R910946533 | BEARING SHELL | 2 | ||
| R910983271 | SLIDING DISC | 1 | ||
| R910960171 | SHIM RING | 1 | ||
| R910960755 | SHIM RING | 1 | ||
| R910800096 | SUPPORTING DISC | 2 | ||
| R902572611 | CYL. ROLLER BEARING | 1 | ||
| R910978527 | CYL. ROLLER BEARING | 1 | ||
| R910935529 | CUP-SPRING STACK | 1 | ||
| R910934889 | SHAFT SEALING RING | 1 | ||
| R902650567 | O-RINGD | 1 | ||
| R910187976 | RETAINING RING | 1 | ||
| R910436674 | RETAINING RING | 1 | ||
| R910127701 | RETAINING RING | 1 | ||
| R910932883 | SETTING SCREW | 2 | ||
| R910109525 | SOCKET HEAD CAP SCREW | 8 | ||
| R910638269 | PARALLEL KEY | 1 | ||
| 41 | R910109592 | SOCKET HEAD CAP SCREW | 6 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 750 | 750 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Durchtriebe | Ohne Durchtrieb | N00 |
