Einheit · AXIAL-PISTON PUMP
A A10VSO 28 DFEO/31R-PRA12K04 -SO567R910971755
Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO28DFEO/31R-PRA12K04-SO567, Materialnummer R910971755. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 567.
- Nummer
- R910971755
- Typschlüssel
- A A10VSO 28 DFEO/31R-PRA12K04 -SO567
- Gruppe
- A10VSO 28
- Ausgabe
- 06/2020

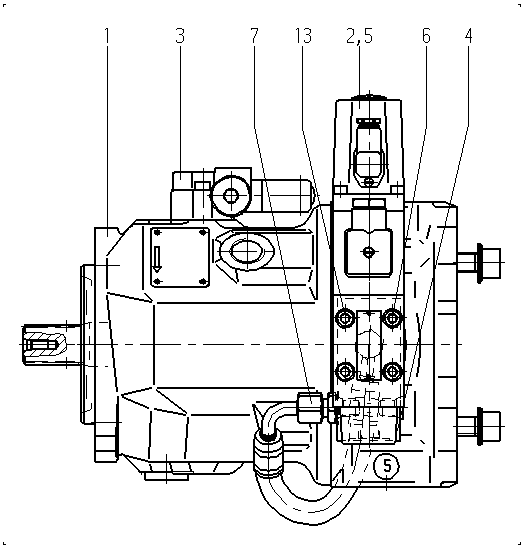

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910971679 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910947340 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R902409294 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R910918042 | SIDE MARKER RING | 1 | ||
| R910969549 | HOSE ASSEMBLY Stückliste der Baugruppe →L | 1 | ||
| 14 | R902400574 | FLANGE COVER | 1 | |
| 15 | R902400582 | FLANGE COVER | 1 | |
| 16 | R902602010 | SEAL SCREW | 1 | |
| 17 | R909831377 | GUARD PLUG | 1 | |
| 18 | R902602977 | FLANGE COVER | 1 | |
| 19 | R902452844 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten | P |
| Triebwelle | Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend | 12 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
