Einheit · AXIAL-PISTON PUMP

A A10V O 71 DFSR/31R-PSC12K68 -SO 20R910974094

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DFSR/31R-PSC12K68-SO20, Materialnummer R910974094. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 20.

Nummer
R910974094
Typschlüssel
A A10V O 71 DFSR/31R-PSC12K68 -SO 20
Gruppe
A10VO 71
Ausgabe
06/2020

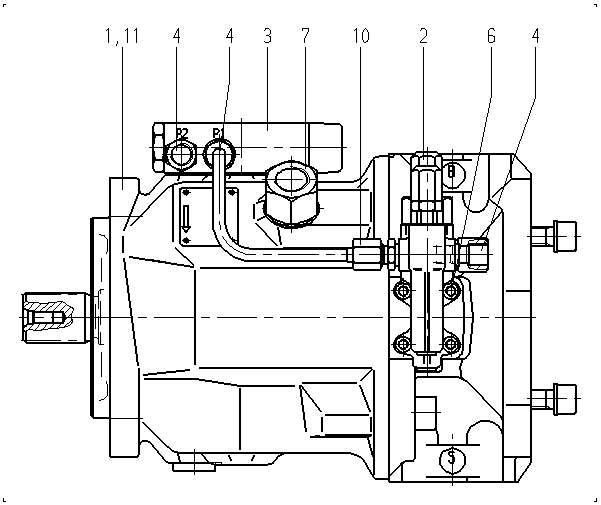

A A10V O 71 DFSR/31R-PSC12K68 -SO 20 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910985560BASE UNIT Stückliste der Baugruppe →L1
R902533275CONTROL VALVE Stückliste der Baugruppe →L1
R902533228CONTROL VALVE Stückliste der Baugruppe →L1
R910921653ADAPTER Stückliste der Baugruppe →L3
R910618926NOZZLE1
R910792772ADAPTER Stückliste der Baugruppe →L1
R910963791PIPING Stückliste der Baugruppe →L1
R910961199POWER DIAGRAM1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7171
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb12
Durchtrieb101-2 (B) 7/8 in 13T 16/32DPK68
