Einheit · BASE UNIT
GE A10VSO100 DFE /31R-VPA12KB4 LRR910974840
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GEA10VSO100DFE/31R-VPA12KB4LR, Materialnummer R910974840. Nenngröße: NG 100. Ausführung: HFA, HFB, HFC-Druckflüssigkeit (E). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Für Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 1 in 15T 16/32DP (KB4).
- Nummer
- R910974840
- Typschlüssel
- GE A10VSO100 DFE /31R-VPA12KB4 LR
- Gruppe
- A10VSO 100
- Ausgabe
- 06/2020

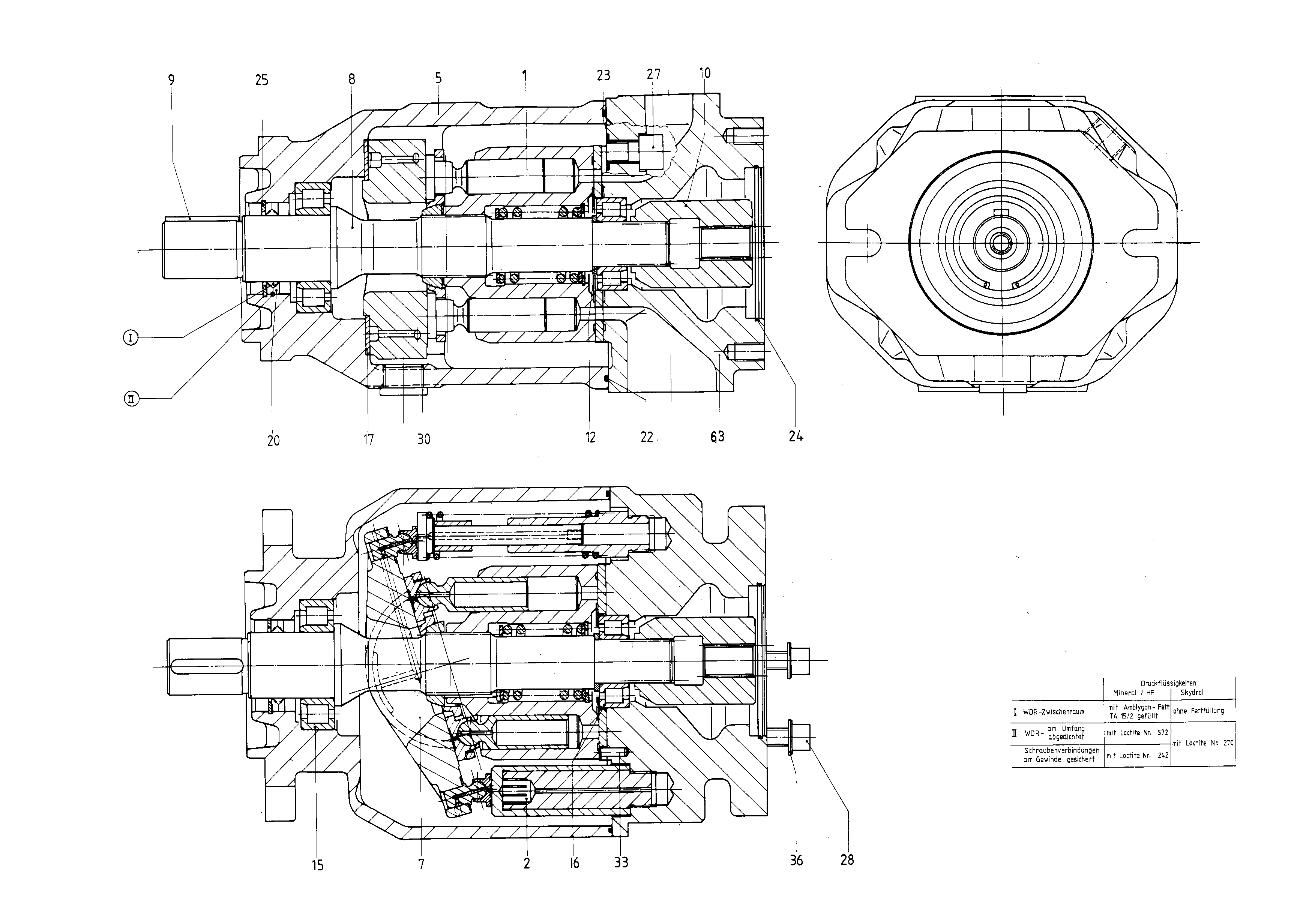

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910985877 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910921786 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910924956 | PUMP HOUSING | 1 | ||
| R902543235 | CONNECTION PLATE | 1 | ||
| R902465983 | SWASH PLATE | 1 | ||
| R910987765 | DRIVE SHAFT | 1 | ||
| R910923559 | PARALLEL KEY | 1 | ||
| R902436105 | SPLINED COUPLING | 1 | ||
| R910906878 | ADJUSTMENT SHIM | 1 | ||
| R910934053 | CYL. ROLLER BEARING | 1 | ||
| R910920476 | CYL. ROLLER BEARING | 1 | ||
| R910906881 | BEARING SHELL | 2 | ||
| R910916106 | ROTARY SHAFT LIP SEALD | 1 | ||
| R910912756 | O-RINGD | 1 | ||
| R913050578 | R-RINGD | 4 | ||
| R910640182 | O-RINGD | 1 | ||
| R909832149 | RETAINING RING | 1 | ||
| R910389714 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156984 | SCREW PLUGD | 1 | ||
| 31 | R909831319 | DOUBLE BREAK-OFF PLUG | 1 | |
| R902533908 | STRAIGHT PIN | 1 | ||
| 34 | R913011609 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | HFA, HFB, HFC-Druckflüssigkeit | E |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend | 12 |
| Durchtrieb | Für Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 1 in 15T 16/32DP | KB4 |
