Einheit · AXIAL-PISTON PUMP
AH A10V O 71 FHD /31R-PRC62K07 -SO525R910974856
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO71FHD/31R-PRC62K07-SO525, Materialnummer R910974856. Nenngröße: NG 71. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 525.
- Nummer
- R910974856
- Typschlüssel
- AH A10V O 71 FHD /31R-PRC62K07 -SO525
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

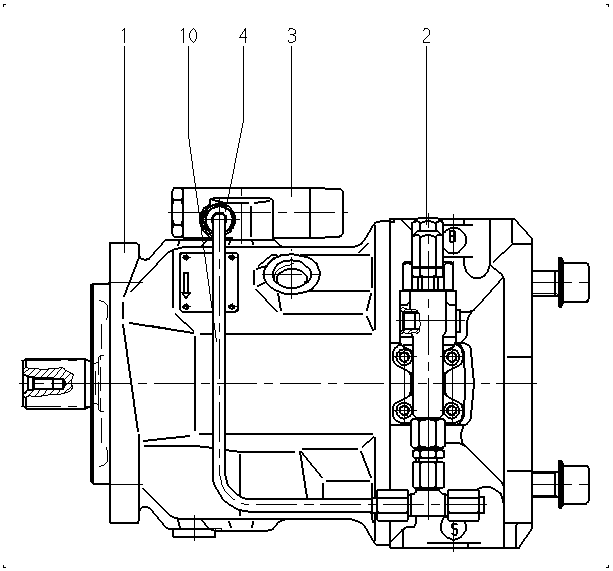

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910974687 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533803 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910921696 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910968709 | PIPING Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
| Durchtrieb | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
