Einheit · AXIAL-PISTON PUMP
ALA10VO71DFSR/31R-VSC62K68-S1466R910975012
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO71DFSR/31R-VSC62K68-S1466, Materialnummer R910975012. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 1466.
- Nummer
- R910975012
- Typschlüssel
- ALA10VO71DFSR/31R-VSC62K68-S1466
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

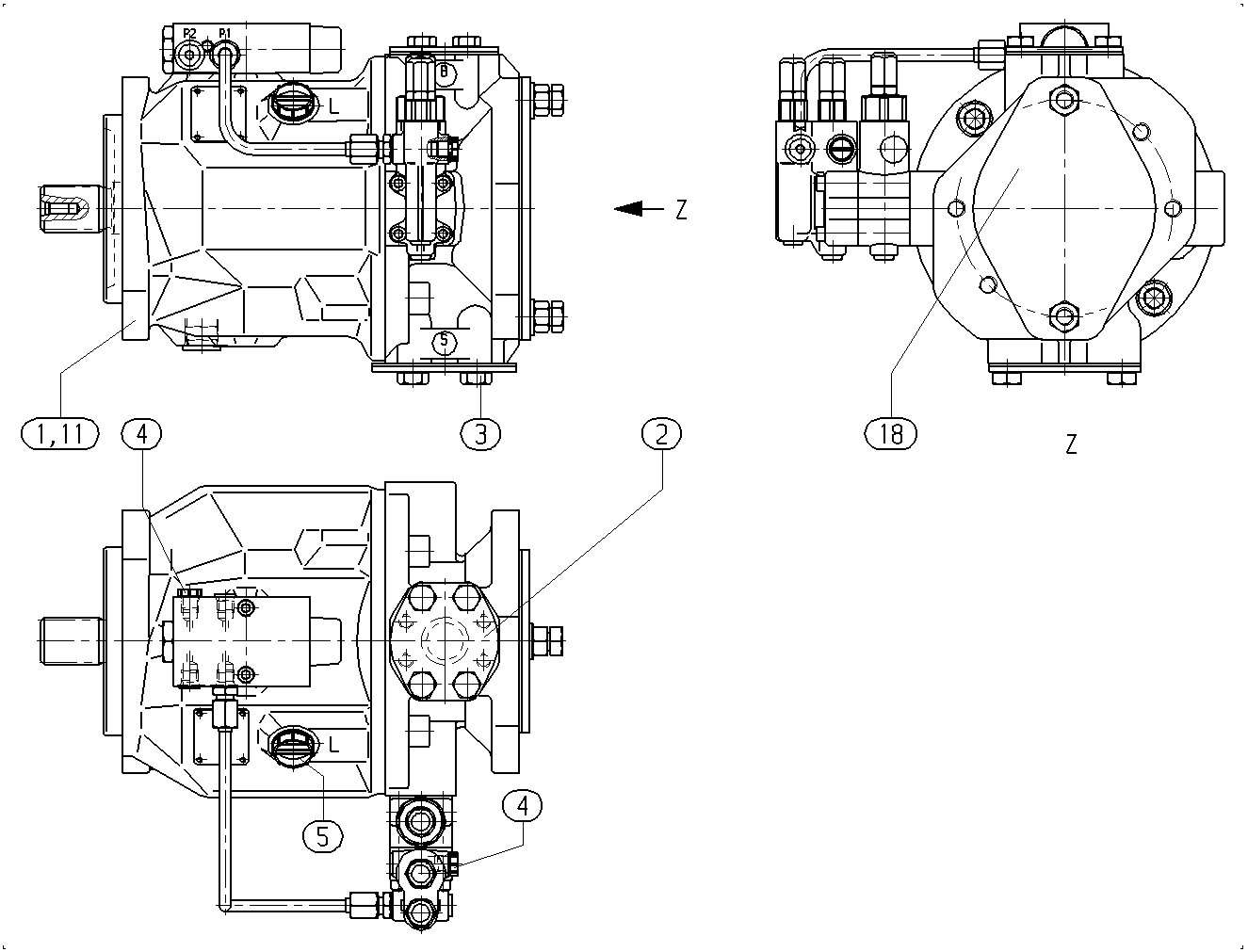

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902450675 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902534067 | FLANGE COVER | 1 | ||
| R902535535 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902400591 | FLANGE COVER | 1 | ||
| R902533228 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902602014 | SEAL SCREW | 2 | ||
| R902455818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902603190 | SEAL SCREW | 1 | ||
| 6 | R910478474 | SOCKET HEAD CAP SCREW | 4 | |
| 7 | R902434482 | SEAL | 1 | |
| 8 | R910764647 | SCREW PLUG | 2 | |
| 9 | R909154493 | SAFETY CAP | 2 | |
| 10 | R910963802 | PIPING Stückliste der Baugruppe →L | 1 | |
| R902412921 | POWER DIAGRAM | 1 | ||
| R902602977 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
