Einheit · AXIAL-PISTON MOTOR

AL A10V M 45 DG /52W1-PUC66N000R910979661

Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel ALA10VM45DG/52W1-PUC66N000, Materialnummer R910979661. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Regel- und Verstelleinrichtungen: Zweipunktdirektgesteuert, externe Stelldruckversorgung verstellung ohne Schaltventil (DG). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN (66N00). Ventile: Ohne Ventil (0).

Nummer: R910979661
Typschlüssel: AL A10V M 45 DG /52W1-PUC66N000
Gruppe: A10VM 45
Ausgabe: 06/2020

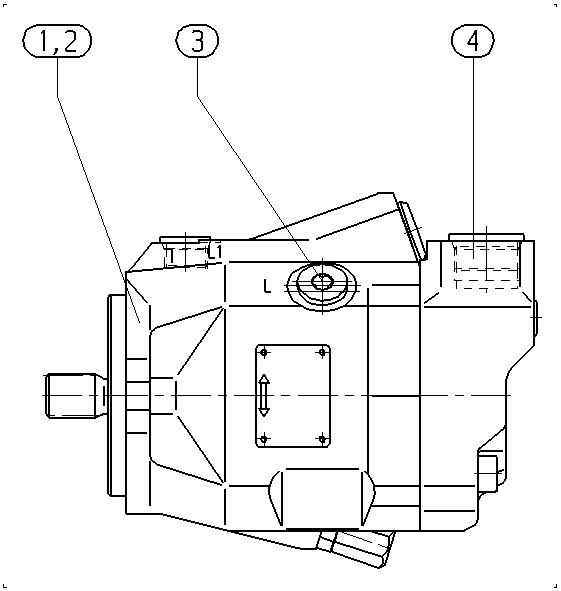

AL A10V M 45 DG /52W1-PUC66N000 — Zeichnung

Nummer	Bezeichnung	Menge
R910979365	AXIAL-PISTON MOTOR Stückliste der Baugruppe →L	1
R902602014	SEAL SCREW	1
R902603190	SEAL SCREW	1
R909153378	SCREW PLUG	2

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar	A10V
Betriebsart	Motor, offener und geschlossener Kreislauf	M
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtungen	Zweipunktdirektgesteuert, externe Stelldruckversorgung verstellung ohne Schaltventil	DG
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Bei Blick auf Triebwelle wechselnd	W
Minimales Schluckvolumen	Vg min [cm3] stufenlos einstellbar von/bis	1
Anbauflansch	Angelehnt an ISO 3019-1 (SAE); 2 Loch	C
Arbeitsanschluss	Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN	66N00
Ventile	Ohne Ventil	0

Parameter aus dem Typschlüssel

Weitere Ausführungen 7
