Einheit · AXIAL-PISTON PUMP
A A10V O100 FHD /31L-PSC12K07 -SO655R910983165
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100FHD/31L-PSC12K07-SO655, Materialnummer R910983165. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 655.
- Nummer
- R910983165
- Typschlüssel
- A A10V O100 FHD /31L-PSC12K07 -SO655
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

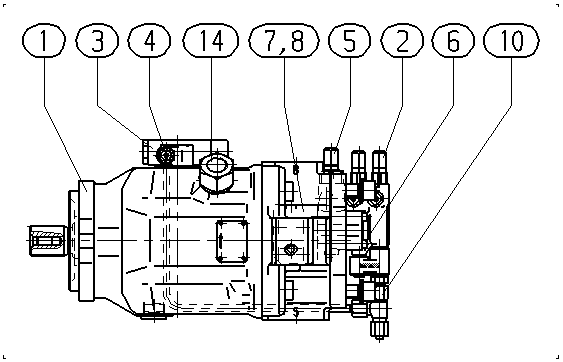

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910983099 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902532368 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533803 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910921653 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902455818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910478474 | SOCKET HEAD CAP SCREW | 4 | ||
| R910929901 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R910126446 | SOCKET HEAD CAP SCREW | 4 | ||
| R910983029 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910910741 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| 15 | R902434482 | SEAL | 1 | |
| 16 | R910764647 | SCREW PLUG | 2 | |
| 17 | R909154493 | SAFETY CAP | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
