Einheit · AXIAL-PISTON PUMP
A A10V O 28 FHD /31L-PRC12K02 -SO773R910983168
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO28FHD/31L-PRC12K02-SO773, Materialnummer R910983168. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Sonderausführung Nr. 773.
- Nummer
- R910983168
- Typschlüssel
- A A10V O 28 FHD /31L-PRC12K02 -SO773
- Gruppe
- A10VO 28
- Ausgabe
- 06/2020

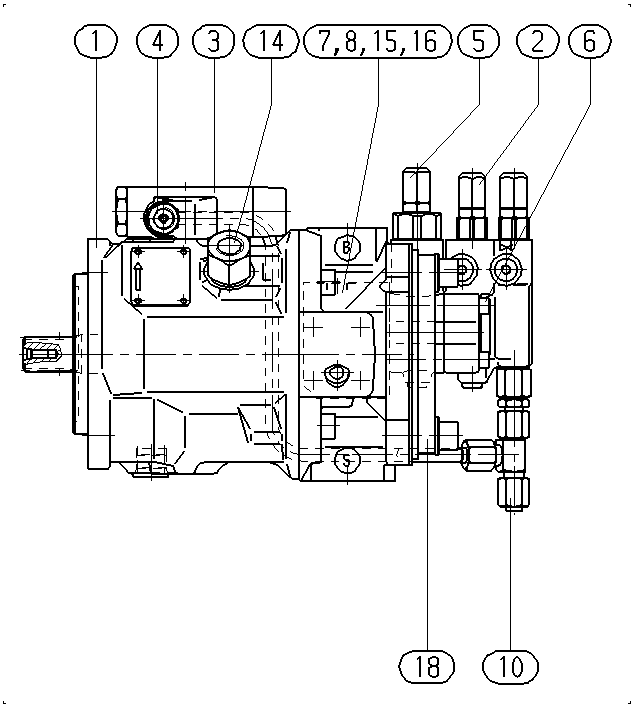

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910983591 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533838 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533803 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910921653 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902455818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910478474 | SOCKET HEAD CAP SCREW | 4 | ||
| R910929901 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R910387053 | SOCKET HEAD CAP SCREW | 4 | ||
| R910988870 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910792829 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910515078 | O-RING | 3 | ||
| R910937675 | INTERMEDIATE PLATE | 1 | ||
| R902602977 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
