Einheit · ROTARY GROUP
TW A4VSG1000 K/30R-VPHK00R910984654
Triebwerk Bosch Rexroth Baureihe A4VSG, Typschlüssel TWA4VSG1000K/30R-VPHK00, Materialnummer R910984654. Nenngröße: NG 1000. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Ventile: Ohne Ventilblock (0).
- Nummer
- R910984654
- Typschlüssel
- TW A4VSG1000 K/30R-VPHK00
- Gruppe
- A4VSG 1000
- Ausgabe
- 07/2020

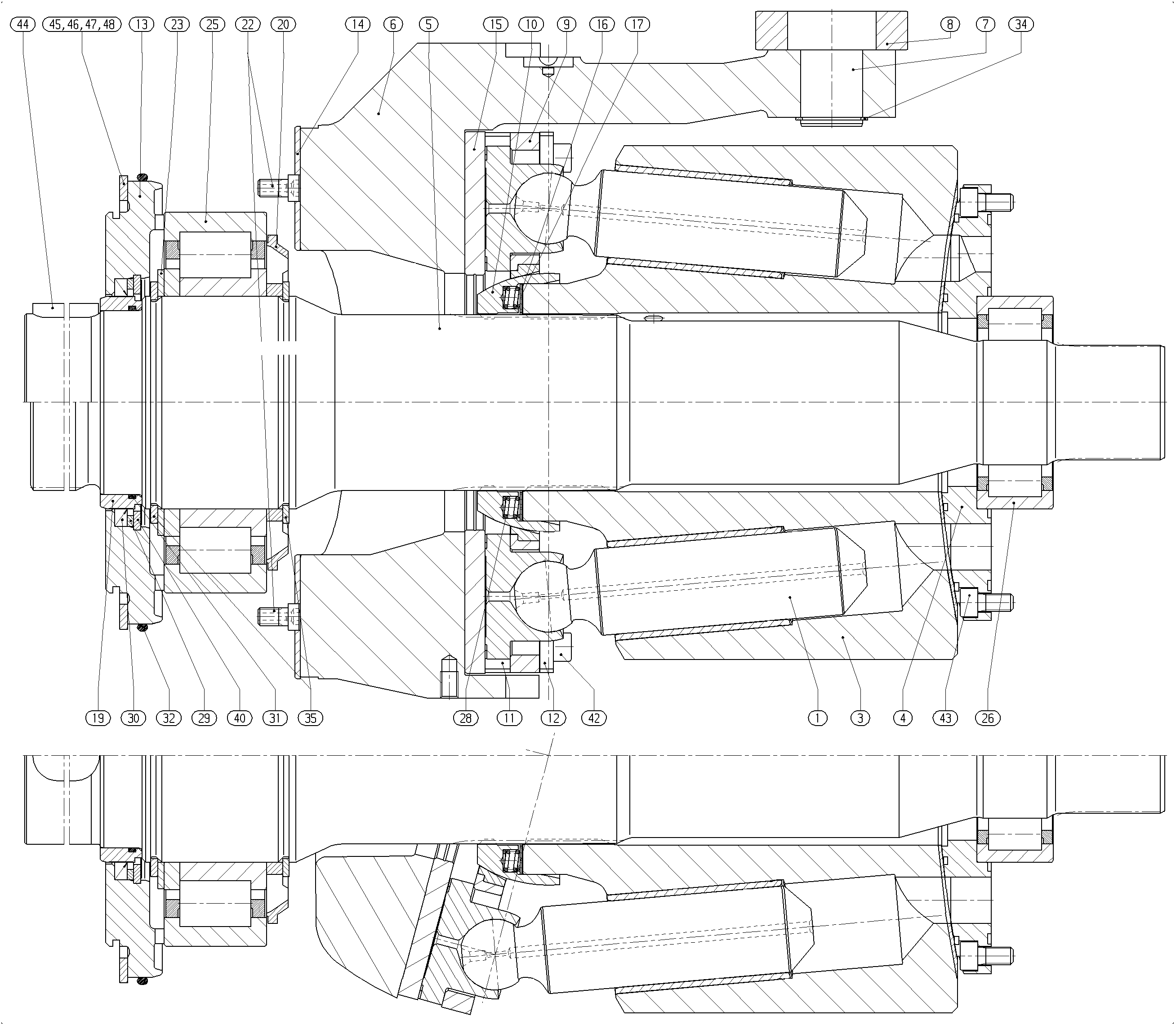

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910971445 | PISTON PAD | 9 | ||
| R902424562 | CYLINDER | 1 | ||
| R910967278 | DISTRIBUTOR PLATE | 1 | ||
| R902512723 | DRIVE SHAFT | 1 | ||
| R910962993 | SWASH PLATE | 1 | ||
| R910963559 | DRIVER PIVOT | 1 | ||
| R910963560 | SLIDER | 1 | ||
| R910966999 | RETAINING PLATE | 1 | ||
| R910978387 | RETAINING BALL | 1 | ||
| R910963561 | SPACER SEGMENT | 4 | ||
| R902570180 | SEGMENT | 4 | ||
| R902453805 | SEALING FLANGE | 1 | ||
| R910962889 | BEARING SHELL | 2 | ||
| R910983272 | SLIDING DISC | 1 | ||
| R910967285 | SHIM RING | 2 | ||
| R910967286 | SHIM RING | 2 | ||
| R910991530 | SEAL BUSHING | 1 | ||
| R910978488 | FEED WHEEL | 1 | ||
| R910969259 | SETTING SCREW | 2 | ||
| R910274267 | SUPPORTING DISC | 1 | ||
| R910965649 | CYL. ROLLER BEARING | 1 | ||
| R910967830 | CYL. ROLLER BEARING | 1 | ||
| R910967284 | COMPRESSION SPRING | 25 | ||
| R910996096 | SUPPORTING DISC | 1 | ||
| R902400702 | SHAFT SEALING RING | 1 | ||
| R910640182 | O-RING | 1 | ||
| R910967195 | O-RING | 1 | ||
| R909083360 | RETAINING RING | 1 | ||
| R910742147 | RETAINING RING | 2 | ||
| R910188697 | RETAINING RING | 1 | ||
| R902650872 | SOCKET HEAD CAP SCREW | 8 | ||
| R910109592 | SOCKET HEAD CAP SCREW | 6 | ||
| R910963692 | PARALLEL KEY | 1 | ||
| R910993628 | RETAINING RING | 1 | ||
| R910993629 | RETAINING RING | 1 | ||
| R910993630 | RETAINING RING | 1 | ||
| R910993631 | RETAINING RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 1000 | 1000 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Ventile | Ohne Ventilblock | 0 |
