Einheit · BASE UNIT
GA4VSO500K/30R-PPH13N00R910985161
Grundeinheit Bosch Rexroth Baureihe A4VSO, Typschlüssel GA4VSO500K/30R-PPH13N00, Materialnummer R910985161. Nenngröße: NG 500. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R910985161
- Typschlüssel
- GA4VSO500K/30R-PPH13N00
- Gruppe
- A4VSO 500
- Ausgabe
- 05/2020

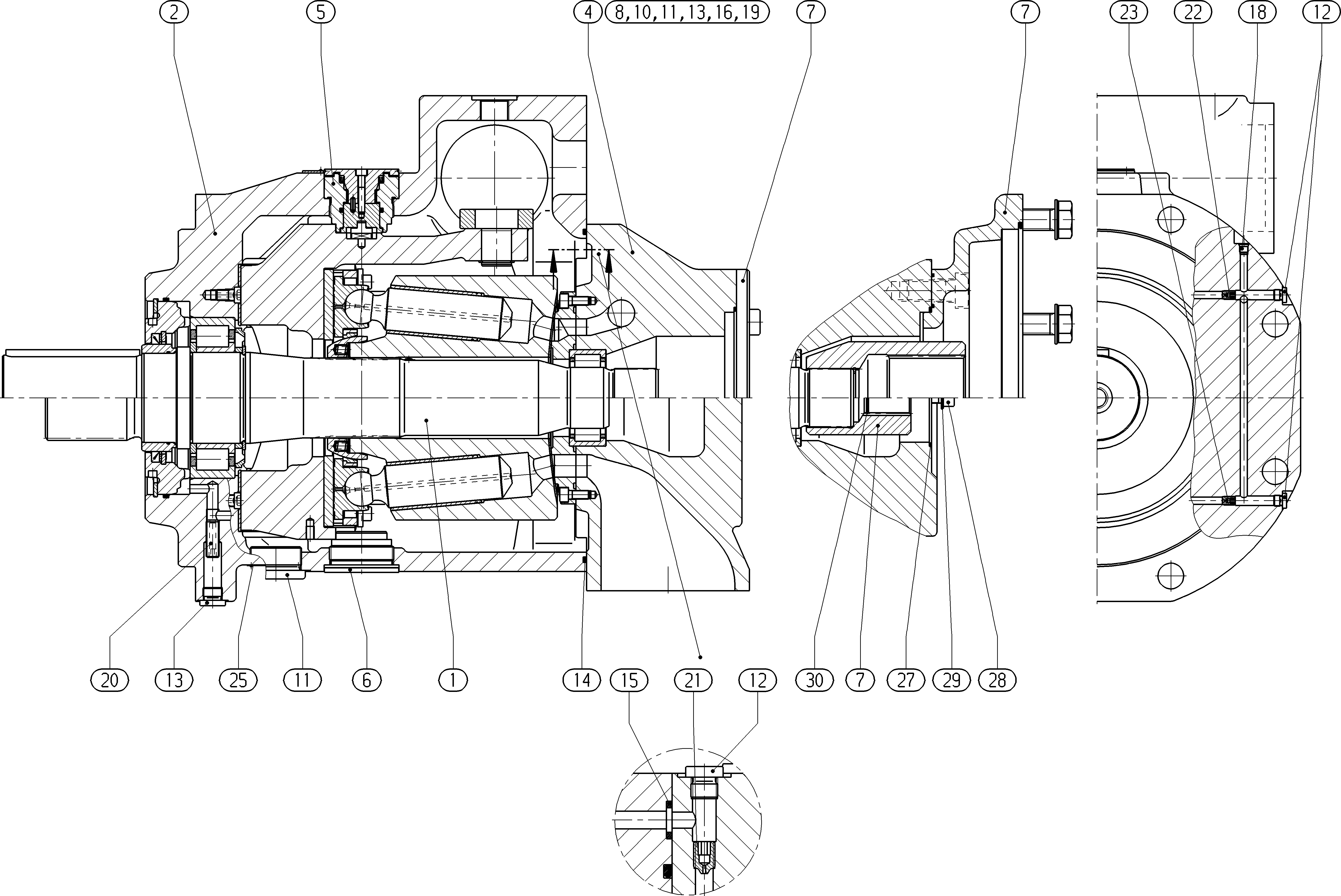

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910985980 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910975871 | PUMP HOUSING | 1 | ||
| R910985144 | CONNECTION PLATE | 1 | ||
| R902544276 | INDICATING DEVICE | 1 | ||
| R902544277 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R902572930 | SOCKET HEAD CAP SCREW | 8 | ||
| R910941726 | SCREW PLUG | 4 | ||
| R909153364 | SCREW PLUG | 3 | ||
| R909153815 | SCREW PLUGD | 3 | ||
| R910914695 | O-RINGD | 1 | ||
| R913028081 | AXIAL SEALD | 1 | ||
| R910923831 | R-RINGD | 2 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910938084 | DOUBLE BREAK-OFF PLUGD | 2 | ||
| R910979838 | THROTTLE SCREW | 1 | ||
| R910978402 | THROTTLE SCREW | 1 | ||
| R910969260 | THROTTLE SCREW | 1 | ||
| R910978403 | THROTTLE SCREW | 1 | ||
| R910979852 | REFERENCE PLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 500 | 500 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Durchtrieb | Ohne Durchtrieb | N00 |
