Einheit · AXIAL-PISTON PUMP

A2A10VO45DFSR/31R-VSC12N00-SO416R910985512

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel A2A10VO45DFSR/31R-VSC12N00-SO416, Materialnummer R910985512. Nenngröße: NG 45. Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung (S). Anbauflansch: Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE) (C). Arbeitsanschluss: unten, gegenüberliegend, Befestigungsgewinde metrisch (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 416.

Nummer: R910985512
Typschlüssel: A2A10VO45DFSR/31R-VSC12N00-SO416
Gruppe: A10VO 45
Ausgabe: 07/2020

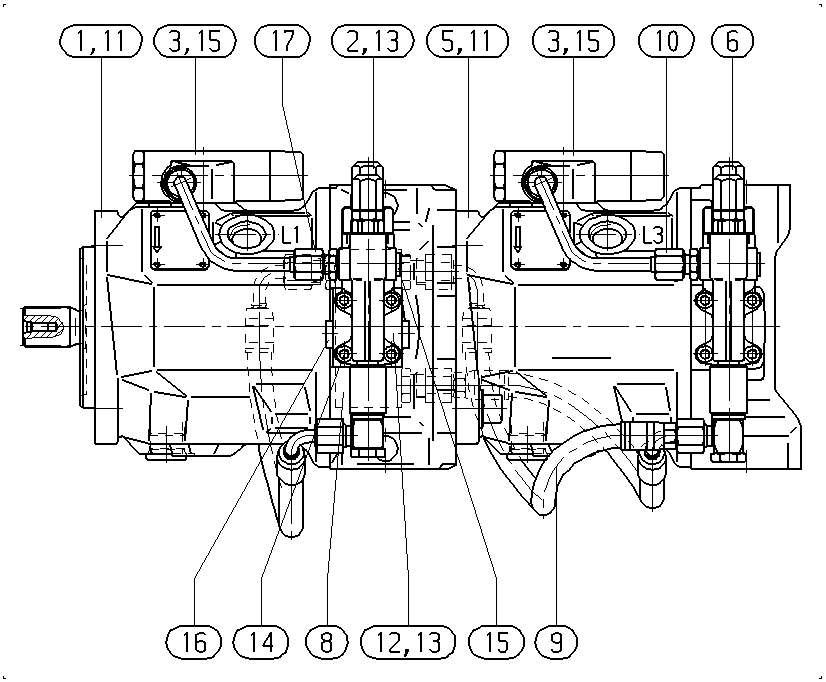

A2A10VO45DFSR/31R-VSC12N00-SO416 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R910948860	BASE UNIT Stückliste der Baugruppe →L	1
	R902532760	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902533217	CONTROL VALVE Stückliste der Baugruppe →L	2
	R910966384	BASE UNIT Stückliste der Baugruppe →L	1
	R902532759	CONTROL VALVE Stückliste der Baugruppe →L	1
	R910984543	DIAPHRAGM SEAL Stückliste der Baugruppe →L	1
	R910984545	PIPING PLAN Stückliste der Baugruppe →L	1
	R910963862	PIPING Stückliste der Baugruppe →L	1
	R910967125	POWER DIAGRAM	2
	R910960135	INTERMEDIATE PLATE	1
	R910514497	O-RING	3
	R910420794	SOCKET HEAD CAP SCREW	4
	R910764647	SCREW PLUG	3
	R909156650	SCREW PLUG	2
	R910960161	PIPING Stückliste der Baugruppe →L	1
19	R902434482	SEAL	1
61	R910109762	SOCKET HEAD CAP SCREW	2
62	R902650190	WASHER	2

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Nenngrößen (NG)	45	45
Drehrichtungen	Blick auf Triebwelle rechts	R
Dichtung	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung	S
Anbauflansch	Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE)	C
Arbeitsanschluss	unten, gegenüberliegend, Befestigungsgewinde metrisch	12
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 5
