Einheit · BASE UNIT
GE A10VSO 71 DG /31R-PSA12KB2R910986841
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GEA10VSO71DG/31R-PSA12KB2, Materialnummer R910986841. Nenngröße: NG 71. Ausführung: HFA, HFB, HFC-Druckflüssigkeit (E). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Zweipunktverstellung, direktgesteuert (DG). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zahnwelle Standardwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Für Flansch ISO 3019-2 Durchmesser, 80, 2-Loch 3/4 in 11T 16/32DP (KB2).
- Nummer
- R910986841
- Typschlüssel
- GE A10VSO 71 DG /31R-PSA12KB2
- Gruppe
- A10VSO 71
- Ausgabe
- 06/2020

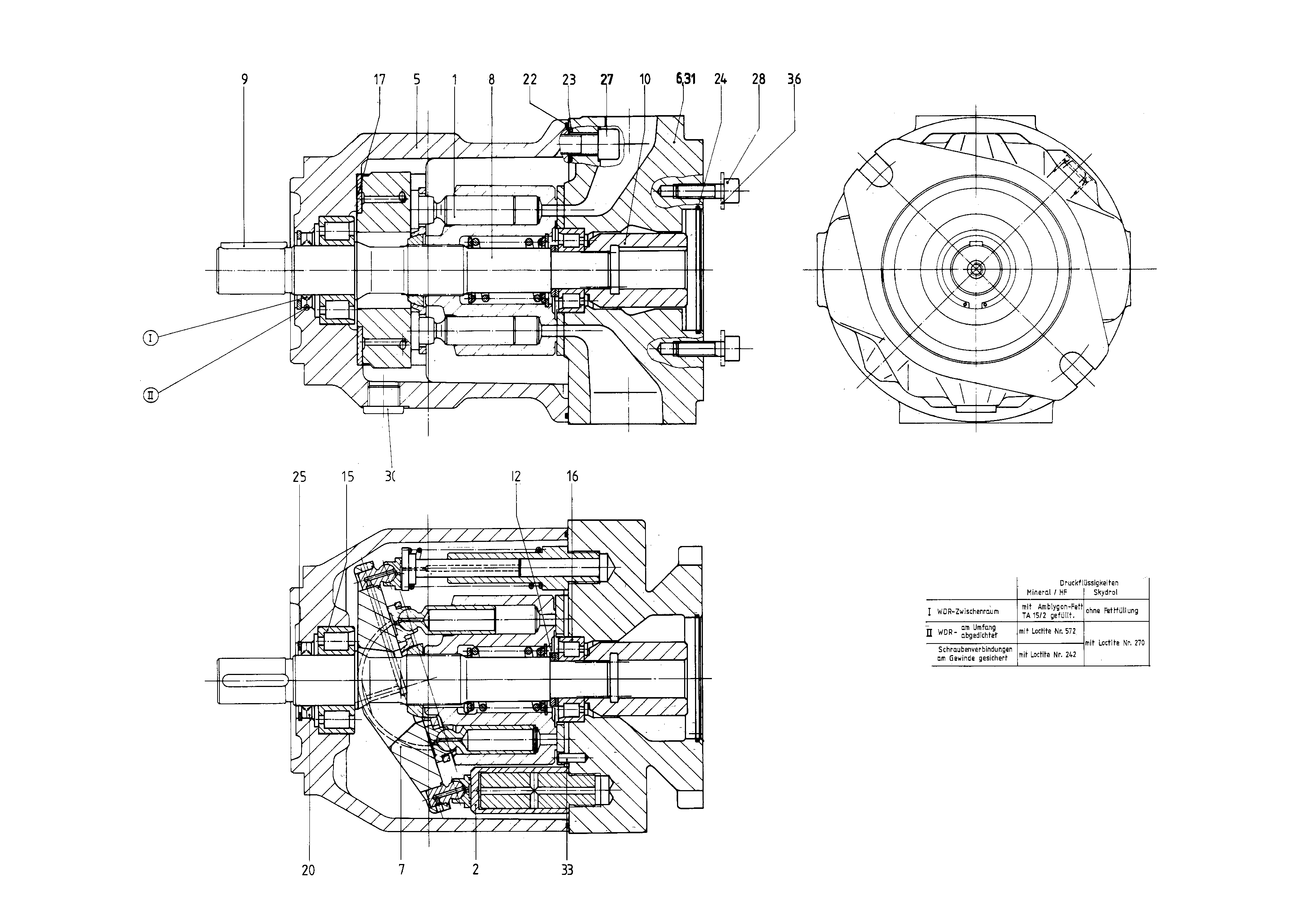

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910956007 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910978704 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910910663 | PUMP HOUSING | 1 | ||
| R902430547 | CONNECTION PLATE | 1 | ||
| R910961017 | SWASH PLATE Stückliste der Baugruppe →L | 1 | ||
| R902412024 | DRIVE SHAFT | 1 | ||
| R902436200 | SPLINED COUPLING | 1 | ||
| R902439613 | ADJUSTMENT SHIM | 1 | ||
| R910729949 | CYL. ROLLER BEARING | 1 | ||
| R910729922 | CYL. ROLLER BEARING | 1 | ||
| R910902777 | BEARING SHELL | 2 | ||
| R910916105 | ROTARY SHAFT LIP SEALD | 1 | ||
| R910720194 | O-RINGD | 1 | ||
| R913052118 | R-RINGD | 4 | ||
| R910786276 | O-RINGD | 1 | ||
| R910941918 | RETAINING RING | 1 | ||
| R910110272 | SOCKET HEAD CAP SCREW | 4 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | HFA, HFB, HFC-Druckflüssigkeit | E |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Zweipunktverstellung, direktgesteuert | DG |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten | P |
| Triebwelle | Zahnwelle Standardwelle ISO 3019-1 | S |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend | 12 |
| Durchtrieb | Für Flansch ISO 3019-2 Durchmesser, 80, 2-Loch 3/4 in 11T 16/32DP | KB2 |
