Einheit · AXIAL-PISTON PUMP
AA10VO45FE1D/31R-PSC12K04-SO762R910988197
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45FE1D/31R-PSC12K04-SO762, Materialnummer R910988197. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 762.
- Nummer
- R910988197
- Typschlüssel
- AA10VO45FE1D/31R-PSC12K04-SO762
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

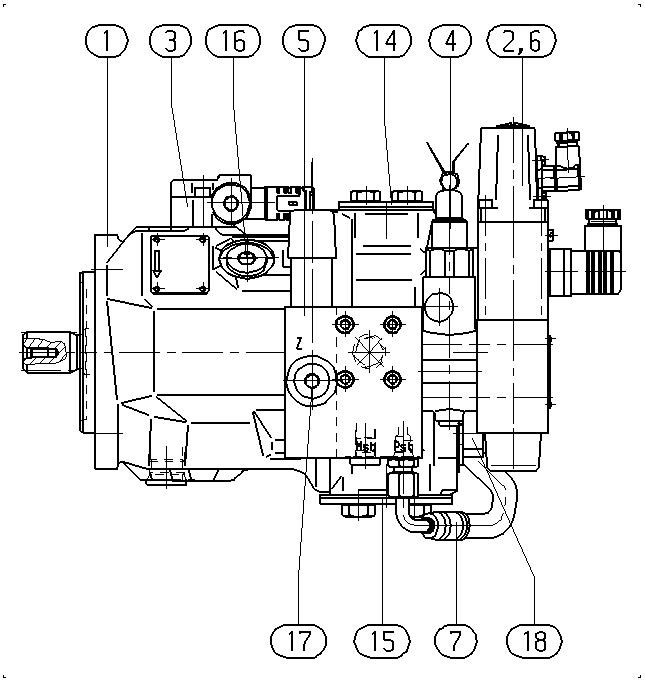

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910979009 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902424554 | PROPORTIONAL DIRECTIONAL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910947340 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R902533494 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910987939 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R910977098 | SOCKET HEAD CAP SCREW | 4 | ||
| R910995697 | HOSE ASSEMBLY Stückliste der Baugruppe →L | 1 | ||
| R902400578 | FLANGE COVER | 1 | ||
| R902400586 | FLANGE COVER | 1 | ||
| R902603190 | SEAL SCREW | 1 | ||
| R909153338 | SCREW PLUG | 1 | ||
| R902602977 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
