Einheit · BASE UNIT
GE A10VSO 28 OV /31L-PPA12K01 -SO 13R910988745
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GEA10VSO28OV/31L-PPA12K01-SO13, Materialnummer R910988745. Nenngröße: NG 28. Ausführung: HFA, HFB, HFC-Druckflüssigkeit (E). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 13.
- Nummer
- R910988745
- Typschlüssel
- GE A10VSO 28 OV /31L-PPA12K01 -SO 13
- Gruppe
- A10VSO 28
- Ausgabe
- 06/2020

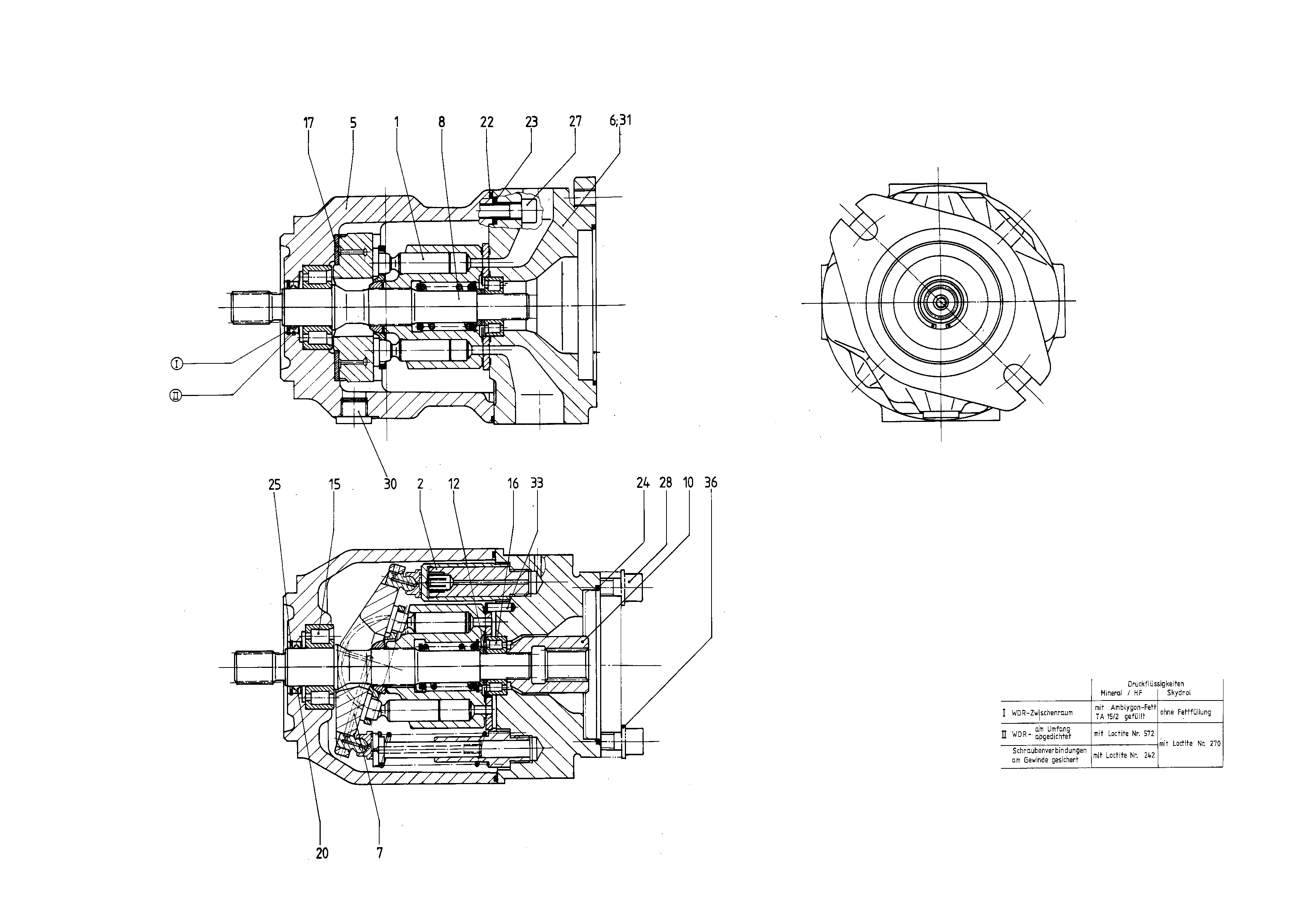

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902439596 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910916304 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902550216 | PUMP HOUSING | 1 | ||
| 6 | R910922619 | CONNECTION PLATE | 1 | |
| R910960999 | SWASH PLATE | 1 | ||
| R902415913 | DRIVE SHAFT | 1 | ||
| 9 | R910125539 | PARALLEL KEY | 1 | |
| 10 | R910986299 | SPLINED COUPLING | 1 | |
| 12 | R902400789 | ADJUSTMENT SHIM | 2 | |
| 15 | R910739502 | CYL. ROLLER BEARING | 1 | |
| 16 | R910739529 | CYL. ROLLER BEARING | 1 | |
| 17 | R910902778 | BEARING SHELL | 2 | |
| R910916103 | SHAFT SEALING RINGD | 1 | ||
| R910730041 | O-RINGD | 1 | ||
| R913052108 | R-RINGD | 4 | ||
| 24 | R910111945 | O-RINGD | 1 | |
| R902403815 | RETAINING RING | 1 | ||
| R910110191 | SOCKET HEAD CAP SCREW | 4 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 1 | |
| 33 | R902533908 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | HFA, HFB, HFC-Druckflüssigkeit | E |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten | P |
| Triebwelle | Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend | 12 |
| Durchtrieb | 82-2 (A) 5/8 in 9T 16/32DP | K01 |
