Einheit · AXIAL-PISTON PUMP
AHA10VO100DFLR/31L-PSC12L60R910989326
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO100DFLR/31L-PSC12L60, Materialnummer R910989326. Nenngröße: NG 100. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12).
- Nummer
- R910989326
- Typschlüssel
- AHA10VO100DFLR/31L-PSC12L60
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

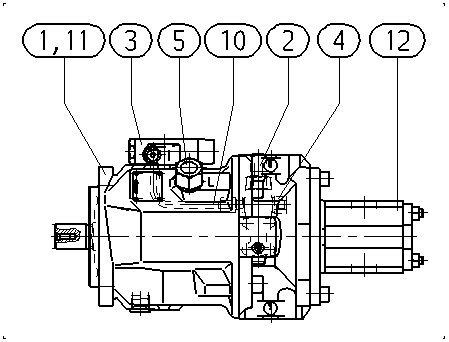

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910989319 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450439 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910932941 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910910741 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910960877 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910910067 | POWER DIAGRAM | 1 | ||
| R902650114 | HYDRAULIC GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| 61 | R910109762 | SOCKET HEAD CAP SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
