Einheit · AXIAL-PISTON MOTOR
ALA6VLM1000HD2/63W2-VZH020VBR910989567
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel ALA6VLM1000HD2/63W2-VZH020VB, Materialnummer R910989567. Nenngröße: NG 1000. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Triebwellenlager: Long-Life Lagerung (L). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch ΔpSt = 25 bar (HD2). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 (020). Schwenkwinkelsensor: Optischer Schwenkwinkelsensor (V). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B).
- Nummer
- R910989567
- Typschlüssel
- ALA6VLM1000HD2/63W2-VZH020VB
- Gruppe
- A6VLM 1000
- Ausgabe
- 06/2020

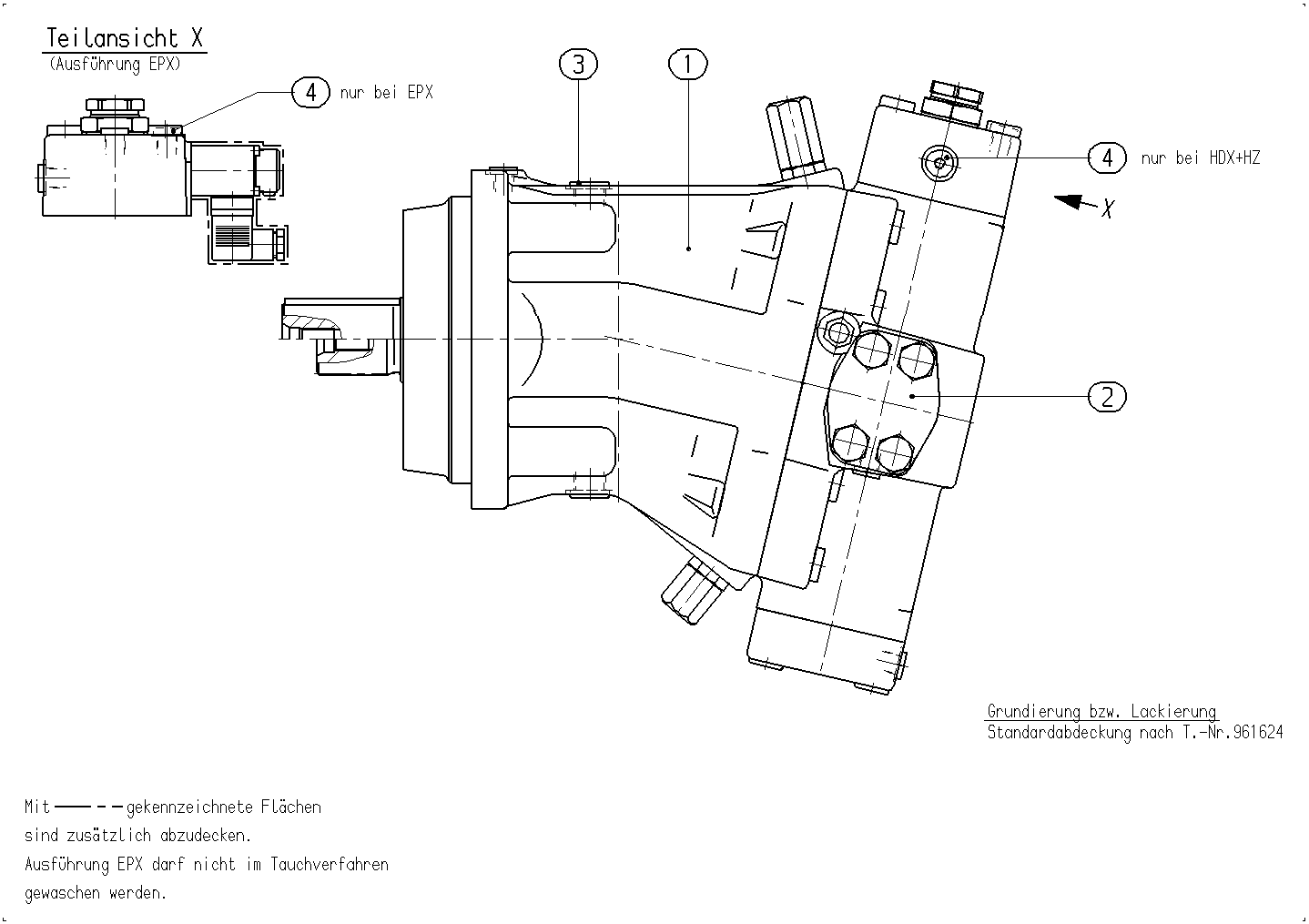

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910989568 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| R902400592 | FLANGE COVER | 2 | ||
| R909153862 | SCREW PLUG | 1 | ||
| R909151979 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Triebwellenlager | Long-Life Lagerung | L |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 1000 | 1000 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch ΔpSt = 25 bar | HD2 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 | 020 |
| Schwenkwinkelsensor | Optischer Schwenkwinkelsensor | V |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
