Einheit · AXIAL-PISTON PUMP

AH A10V O 71 FHD /31R-PSC62N00 -SO802R910989749

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO71FHD/31R-PSC62N00-SO802, Materialnummer R910989749. Nenngröße: NG 71. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 802.

Nummer: R910989749
Typschlüssel: AH A10V O 71 FHD /31R-PSC62N00 -SO802
Gruppe: A10VO 71
Ausgabe: 06/2020

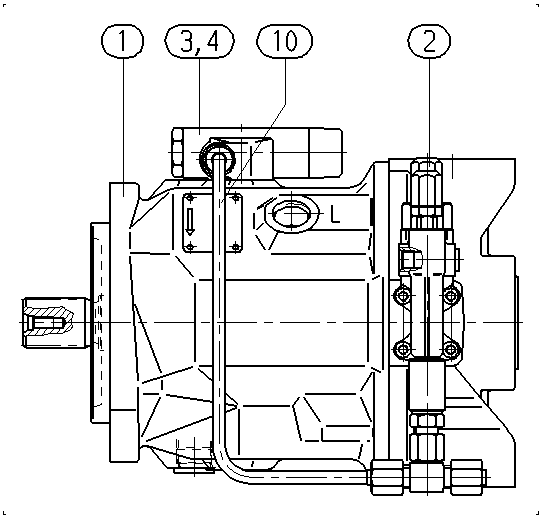

AH A10V O 71 FHD /31R-PSC62N00 -SO802 — Zeichnung

Nummer	Bezeichnung	Menge
R910968665	BASE UNIT Stückliste der Baugruppe →L	1
R902462730	CONTROL VALVE Stückliste der Baugruppe →L	1
R902533803	CONTROL VALVE Stückliste der Baugruppe →L	1
R910921696	ADAPTER Stückliste der Baugruppe →L	1
R910989685	PIPING Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Ausführung	High-Speed-Version (äußere Abmessungen entsprechen Standardausführung)	H
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	71	71
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb	62
Durchtrieb	Ohne Durchtrieb	N00

Weitere Ausführungen 1

R910968715 AH A10V O 71 FHD /31R-PSC62N00 -SO525
