Einheit · ROTARY GROUP
TW A4VSG 750 K/30R-VPHK00R910991546
Triebwerk Bosch Rexroth Baureihe A4VSG, Typschlüssel TWA4VSG750K/30R-VPHK00, Materialnummer R910991546. Nenngröße: NG 750. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Ventile: Ohne Ventilblock (0).
- Nummer
- R910991546
- Typschlüssel
- TW A4VSG 750 K/30R-VPHK00
- Gruppe
- A4VSG 750
- Ausgabe
- 07/2020

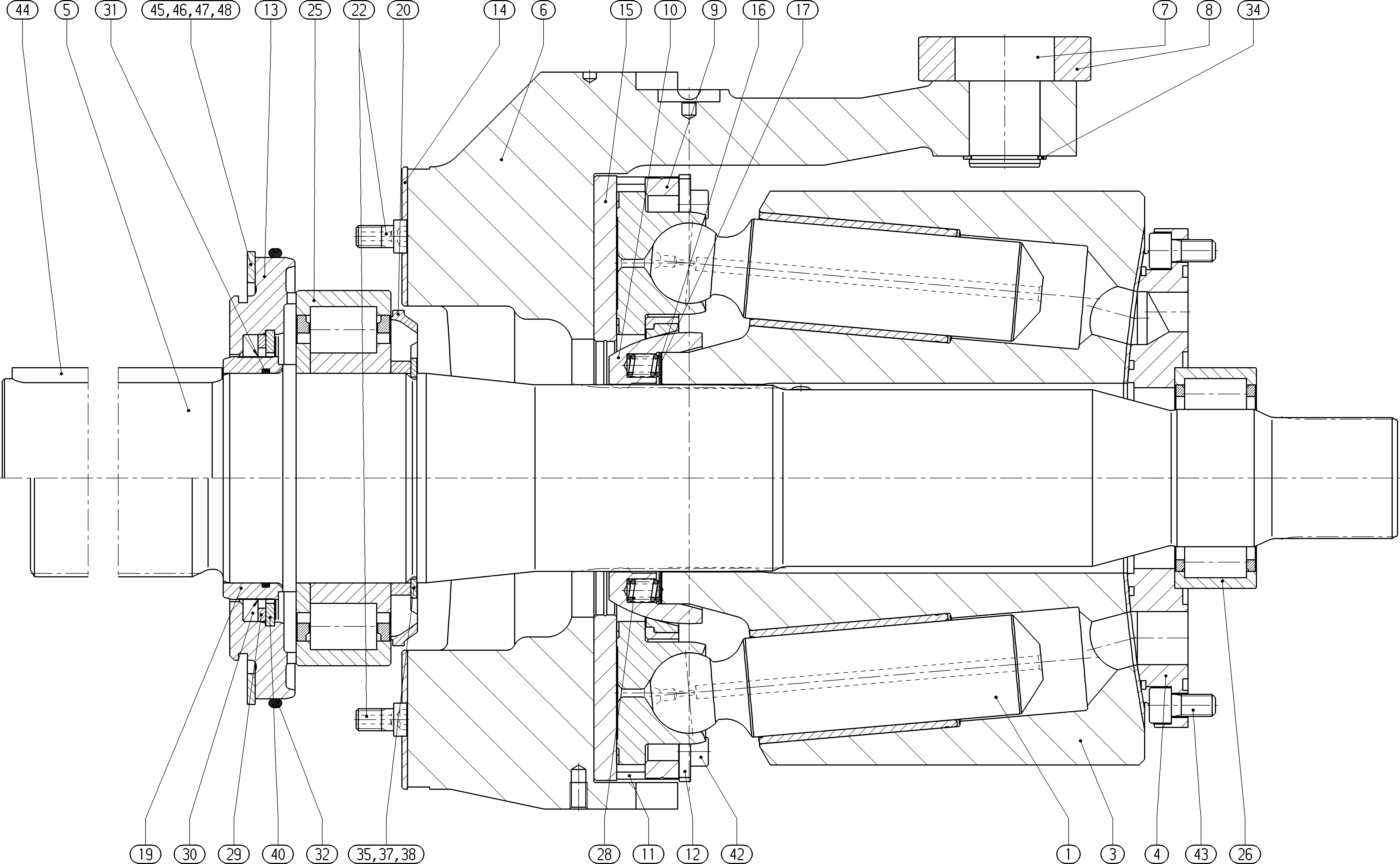

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902476270 | PISTON PAD | 9 | ||
| R902423078 | CYLINDER | 1 | ||
| R910970277 | DISTRIBUTOR PLATE | 1 | ||
| R902408126 | DRIVE SHAFT | 1 | ||
| R910967562 | SWASH PLATE | 1 | ||
| R910935543 | DRIVER PIVOT | 1 | ||
| R910935544 | SLIDER | 1 | ||
| R910967569 | RETAINING PLATE | 1 | ||
| R910983757 | RETAINING BALL | 1 | ||
| R910967566 | SPACER SEGMENT | 4 | ||
| R902570178 | SEGMENT | 4 | ||
| R902404945 | SEALING FLANGE | 1 | ||
| R902570608 | BEARING SHELL | 2 | ||
| R910983271 | SLIDING DISC | 1 | ||
| R910969282 | SHIM RING | 2 | ||
| R910960755 | SHIM RING | 2 | ||
| R910993137 | SEAL BUSHING | 1 | ||
| R910984822 | FEED WHEEL | 1 | ||
| R910969259 | SETTING SCREW | 2 | ||
| R902572611 | CYL. ROLLER BEARING | 1 | ||
| R910978527 | CYL. ROLLER BEARING | 1 | ||
| R910965727 | COMPRESSION SPRING | 20 | ||
| R910995889 | SUPPORTING DISC | 1 | ||
| R902400800 | ROTARY SHAFT LIP SEAL | 1 | ||
| R910404209 | O-RING | 1 | ||
| R910967196 | O-RING | 1 | ||
| R910187976 | RETAINING RING | 1 | ||
| R910436674 | RETAINING RING | 1 | ||
| R910984818 | RETAINING RING | 1 | ||
| R910984817 | RETAINING RING | 1 | ||
| R910106127 | RETAINING RING | 1 | ||
| R902650871 | SOCKET HEAD CAP SCREW | 8 | ||
| R910109592 | SOCKET HEAD CAP SCREW | 6 | ||
| R910638269 | PARALLEL KEY | 1 | ||
| R910991999 | RETAINING RING | 1 | ||
| R910992000 | RETAINING RING | 1 | ||
| R910992001 | RETAINING RING | 1 | ||
| R910992002 | RETAINING RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 750 | 750 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Ventile | Ohne Ventilblock | 0 |
