Einheit · BASE UNIT

GK A10VSO140 OV /31R-PPB12N00 -SO844R910991626

Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GKA10VSO140OV/31R-PPB12N00-SO844, Materialnummer R910991626. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 844.

Nummer: R910991626
Typschlüssel: GK A10VSO140 OV /31R-PPB12N00 -SO844
Gruppe: A10VSO 140
Ausgabe: 06/2020

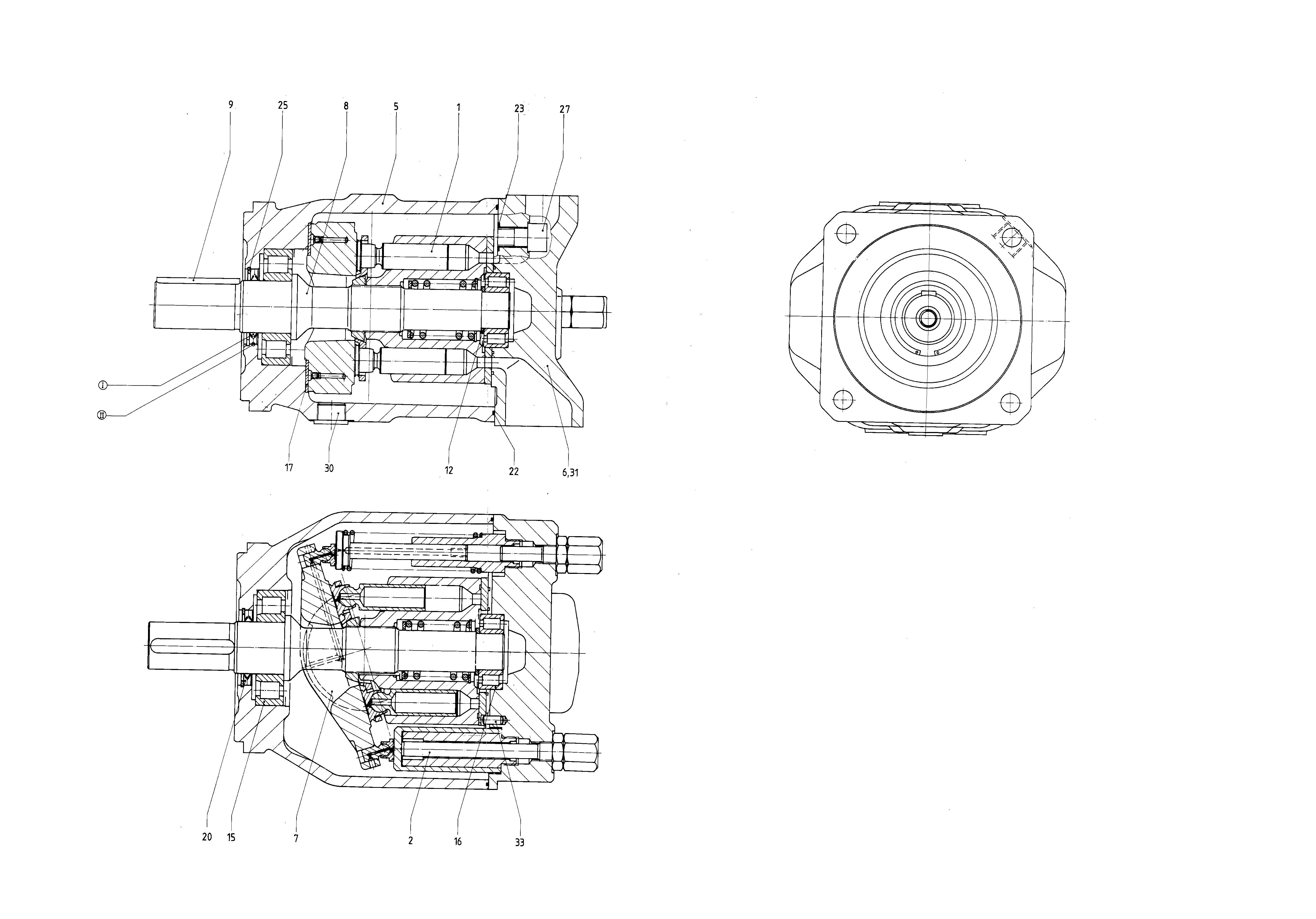

GK A10VSO140 OV /31R-PPB12N00 -SO844 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902483662	ROTARY GROUP Stückliste der Baugruppe →L	1
	R902538158	ADJUSTING PIECE Stückliste der Baugruppe →L	1
5	R910991522	PUMP HOUSING	1
	R902534411	CONNECTION PLATE	1
	R910961081	SWASH PLATE	1
	R902410598	DRIVE SHAFT	1
	R910244848	PARALLEL KEY	1
	R902425273	ADJUSTMENT SHIM	1
14	R910991534	STOP RING	1
15	R910934966	CYL. ROLLER BEARING	1
	R910931557	CYL. ROLLER BEARING	1
	R910918174	BEARING SHELL	2
	R909831178	SHAFT SEALING RING	1
	R910930460	O-RINGD	1
	R913053033	R-RINGD	4
	R910941920	RETAINING RING	1
	R910659169	SOCKET HEAD CAP SCREW	4
	R909153365	SCREW PLUGD	1
	R909831318	DOUBLE BREAK-OFF PLUG	1
	R910922017	STRAIGHT PIN	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar	A10VS
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	140	140
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten	P
Triebwelle	Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885	P
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend	12
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 11
