Einheit · BASE UNIT
G A4VSG 355 K/22L-PPB10K04R910991845
Grundeinheit Bosch Rexroth Baureihe A4VSG, Typschlüssel GA4VSG355K/22L-PPB10K04, Materialnummer R910991845. Nenngröße: NG 355. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04).
- Nummer
- R910991845
- Typschlüssel
- G A4VSG 355 K/22L-PPB10K04
- Gruppe
- A4VSG 355
- Ausgabe
- 01/2021

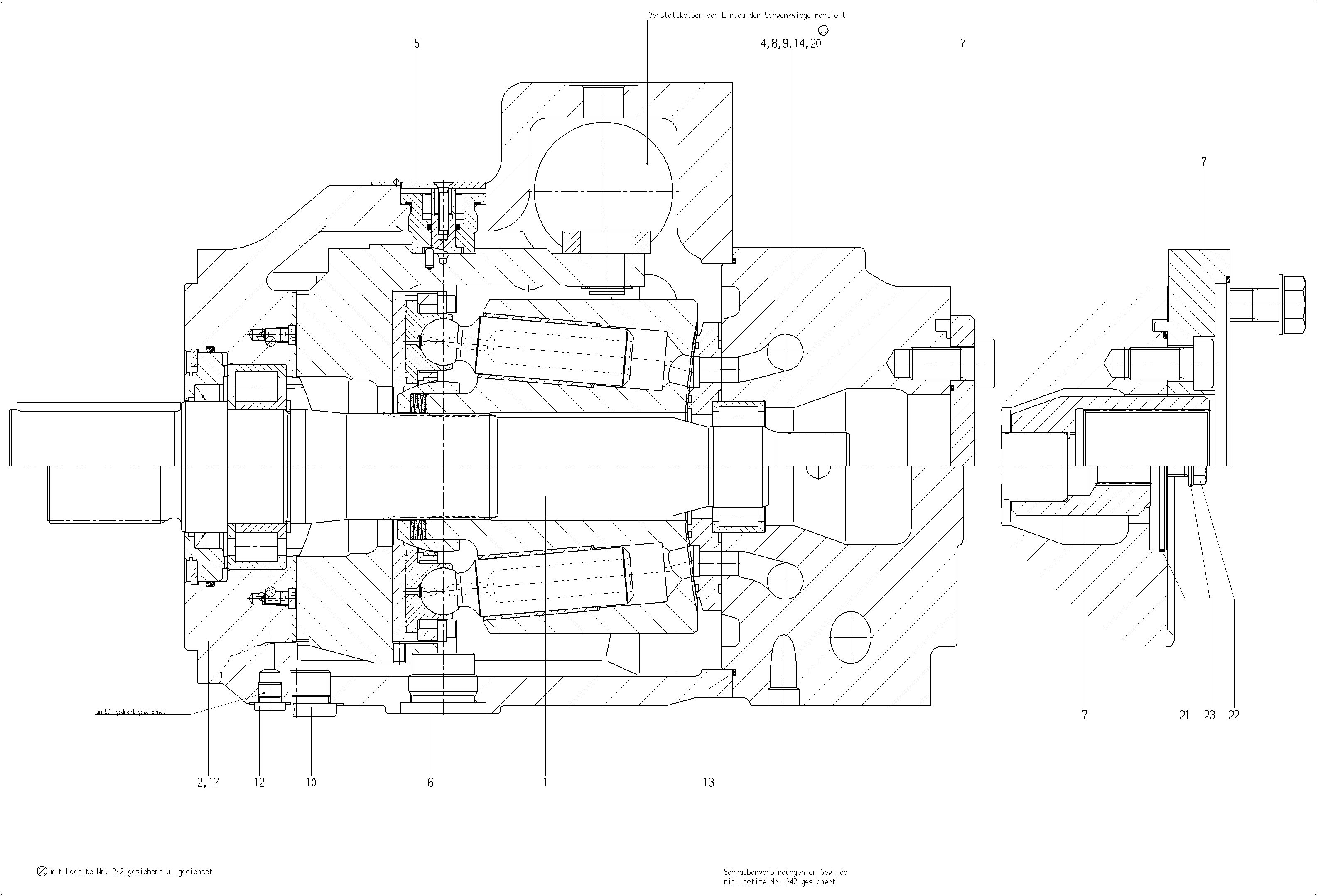

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910960154 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910999633 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R910909629 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910909637 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R902497519 | SPLINED COUPLING | 1 | ||
| R910924900 | SOCKET HEAD CAP SCREW | 4 | ||
| R902572931 | SOCKET HEAD CAP SCREW | 4 | ||
| R910941718 | SCREW PLUGD | 3 | ||
| R909153815 | SCREW PLUG | 1 | ||
| R910940894 | O-RINGD | 1 | ||
| R902573014 | AXIAL SEALD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R910834491 | THROTTLE SCREW | 1 | ||
| R910384259 | O-RING | 1 | ||
| R910104906 | HEXAGON SCREW | 2 | ||
| R910186732 | WASHER | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 355 | 355 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
