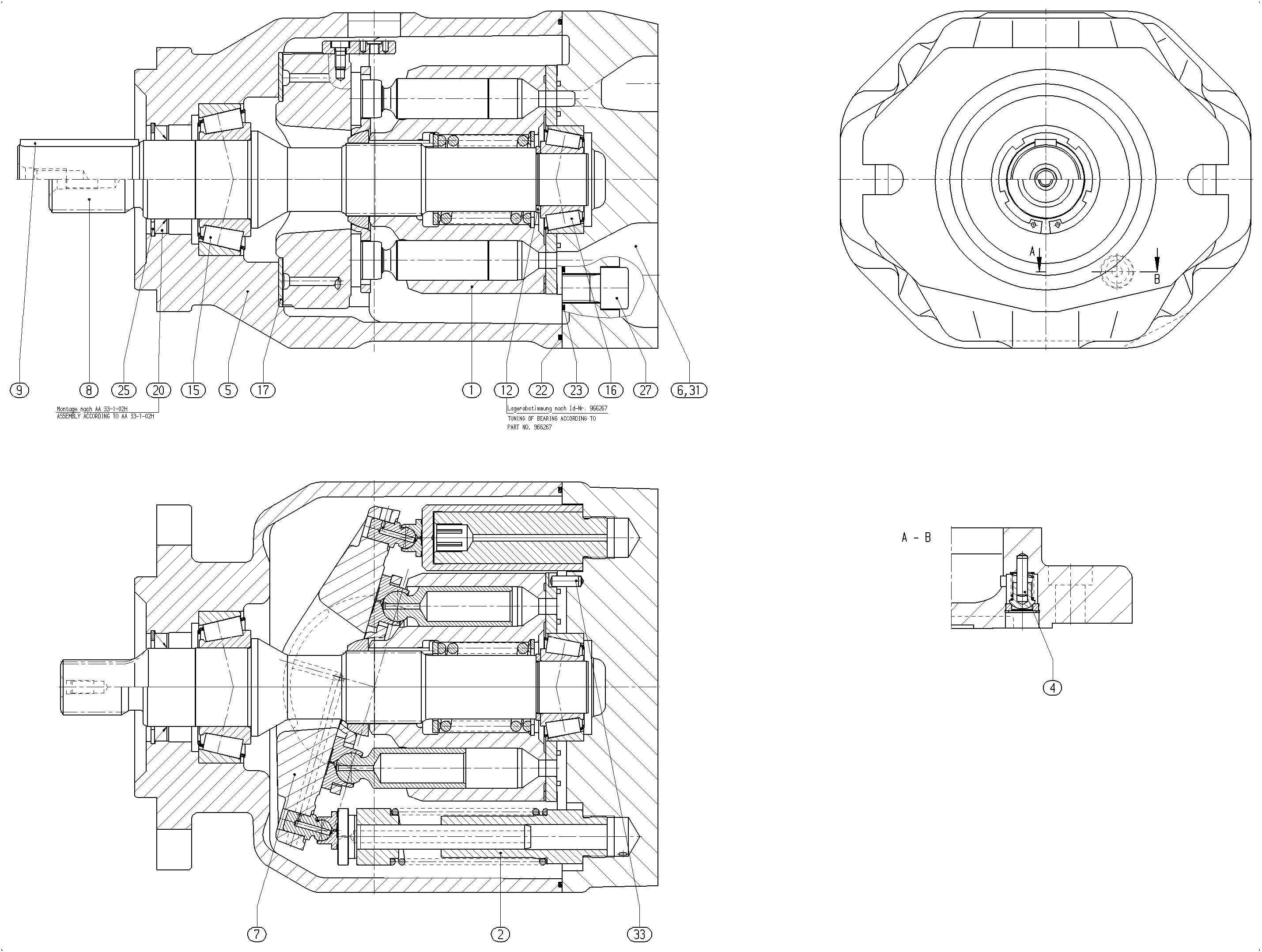

Einheit · BASE UNIT
G A10V O100 OV /31L-PUC11N00 LR -SO855R910993235
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO100OV/31L-PUC11N00LR-SO855, Materialnummer R910993235. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R910993235
- Typschlüssel
- G A10V O100 OV /31L-PUC11N00 LR -SO855
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910907681 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910917225 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910985292 | CHECK VALVE | 1 | ||
| R910946220 | PUMP HOUSING | 1 | ||
| 6 | R910993211 | CONNECTION PLATE | 1 | |
| R910961048 | SWASH PLATE | 1 | ||
| R902410600 | DRIVE SHAFT | 1 | ||
| R910906878 | ADJUSTMENT SHIM | 1 | ||
| R910906908 | TAPERED-ROLLER BEARING | 1 | ||
| R910906909 | TAPERED-ROLLER BEARING | 1 | ||
| R910906881 | BEARING SHELL | 2 | ||
| R910113174 | SHAFT SEALING RINGD | 1 | ||
| R910906911 | O-RINGD | 1 | ||
| R913068283 | R-RINGD | 4 | ||
| R909832149 | RETAINING RING | 1 | ||
| R910389714 | SOCKET HEAD CAP SCREW | 4 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 1 | |
| R902533908 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
