Einheit · AXIAL-PISTON PUMP

A A10VSO 28 DFEH/31R-PPA12KB3R910993246

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO28DFEH/31R-PPA12KB3, Materialnummer R910993246. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Für Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 7/8 in 13T 16/32DP (KB3).

Nummer
R910993246
Typschlüssel
A A10VSO 28 DFEH/31R-PPA12KB3
Gruppe
A10VSO 28
Ausgabe
06/2020

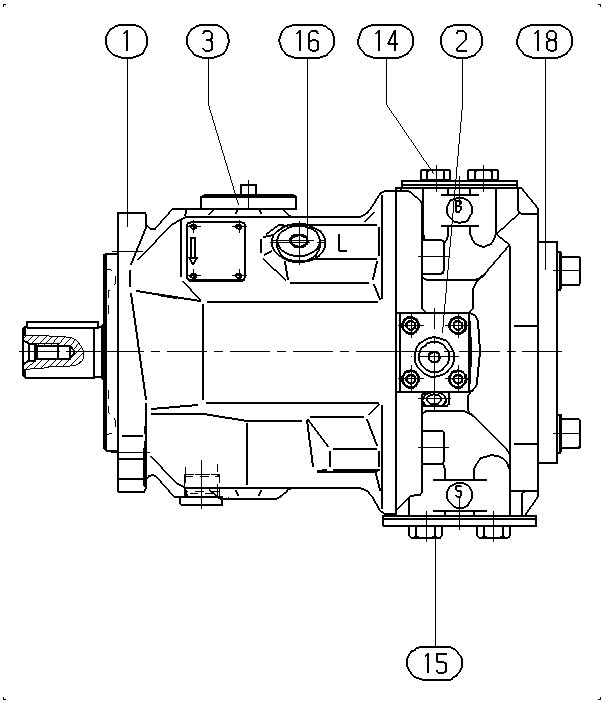

A A10VSO 28 DFEH/31R-PPA12KB3 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910993216BASE UNIT Stückliste der Baugruppe →L1
R902449557FLANGE COVER2
R902400574FLANGE COVER1
R902400582FLANGE COVER1
R902602010SEAL SCREW1
R902469009SEALING COVER Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 barA10VS
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
BaureiheBaureihe 3, Index 131
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffNBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-DruckflüssigkeitenP
TriebwelleZylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885P
AnbauflanschISO 3019-2 2-LochA
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend12
DurchtriebFür Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 7/8 in 13T 16/32DPKB3
