Einheit · BASE UNIT
GA4VSG750K/30R-VPH10KB7R910994360
Grundeinheit Bosch Rexroth Baureihe A4VSG, Typschlüssel GA4VSG750K/30R-VPH10KB7, Materialnummer R910994360. Nenngröße: NG 750. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Durchtriebe: 180, 4-Loch 1 3/4 in 13T 8/16DP (KB7).
- Nummer
- R910994360
- Typschlüssel
- GA4VSG750K/30R-VPH10KB7
- Gruppe
- A4VSG 750
- Ausgabe
- 07/2020

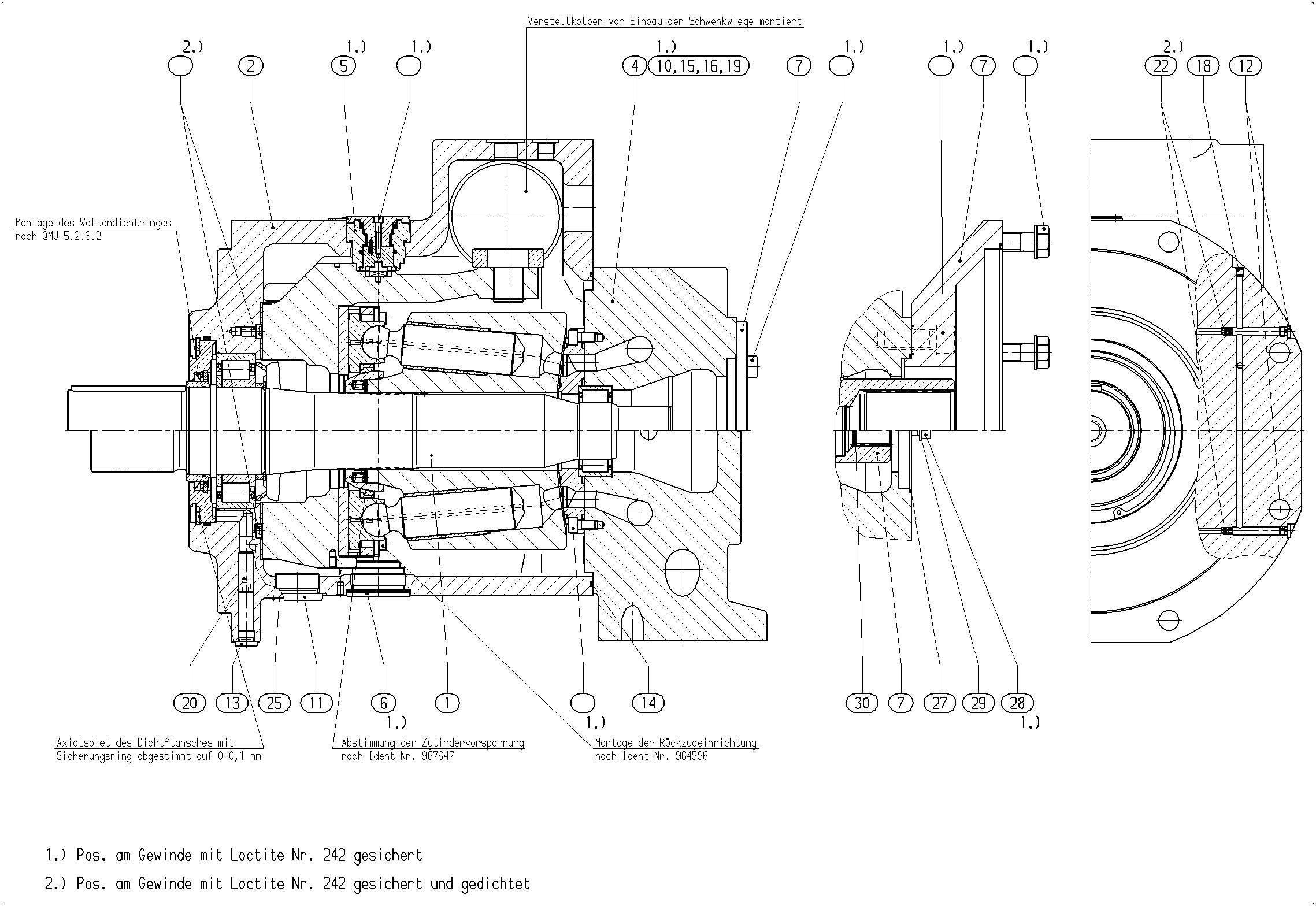

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910991546 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910984828 | PUMP HOUSING | 1 | ||
| R910994355 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902516002 | INDICATING DEVICE | 1 | ||
| R902519529 | STUD BOLT | 1 | ||
| R910994354 | ATTACHMENT KIT Stückliste der Baugruppe →L | 1 | ||
| R910975644 | SOCKET HEAD CAP SCREW | 8 | ||
| R910942230 | SCREW PLUG | 3 | ||
| R909156649 | SCREW PLUG | 2 | ||
| R909156651 | SCREW PLUGD | 1 | ||
| R910948940 | O-RINGD | 1 | ||
| R913028081 | AXIAL SEAL | 1 | ||
| R910923835 | R-RINGD | 2 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910938084 | DOUBLE BREAK-OFF PLUGD | 1 | ||
| R910984830 | THROTTLE SCREW | 1 | ||
| R910970352 | THROTTLE SCREW | 2 | ||
| R910979852 | REFERENCE PLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 750 | 750 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Durchtriebe | 180, 4-Loch 1 3/4 in 13T 8/16DP | KB7 |
