Einheit · BASE UNIT
GA4VSG250M/30R-PPB10K34R910994696
Grundeinheit Bosch Rexroth Baureihe A4VSG, Typschlüssel GA4VSG250M/30R-PPB10K34, Materialnummer R910994696. Nenngröße: NG 250. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 160, -4-Loch 50×2×24×9g (K34).
- Nummer
- R910994696
- Typschlüssel
- GA4VSG250M/30R-PPB10K34
- Gruppe
- A4VSG 250
- Ausgabe
- 07/2020

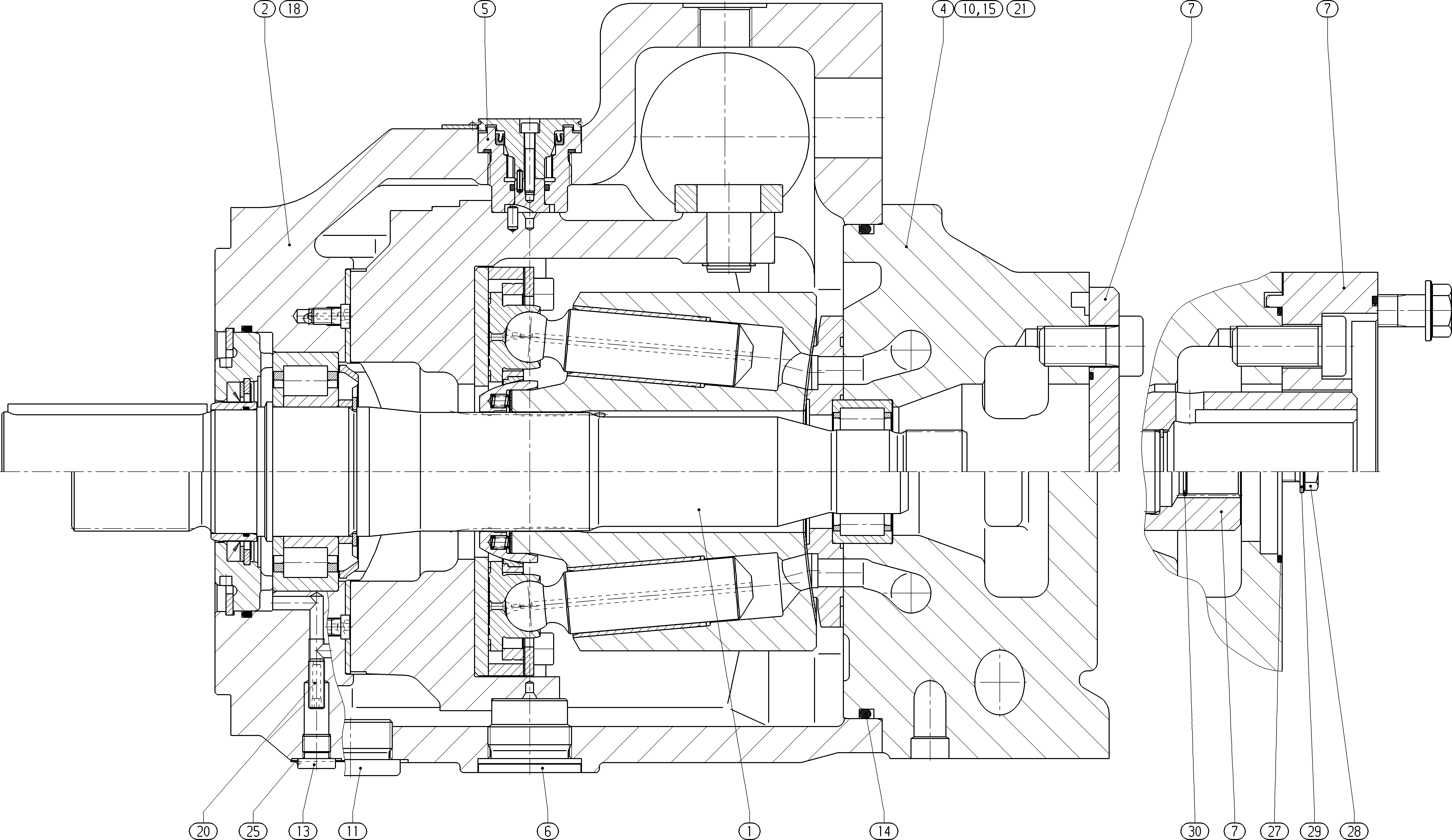

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910985815 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910974552 | PUMP HOUSING | 1 | ||
| R910989415 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R910989936 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910909637 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R910911831 | ATTACHMENT KIT Stückliste der Baugruppe →L | 1 | ||
| R902572930 | SOCKET HEAD CAP SCREW | 4 | ||
| R910941718 | SCREW PLUGD | 3 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R910908983 | O-RINGD | 1 | ||
| R913028081 | AXIAL SEALD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R910979785 | THROTTLE SCREW | 1 | ||
| R910834491 | THROTTLE SCREW | 1 | ||
| R910979852 | REFERENCE PLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 250 | 250 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 160, -4-Loch 50×2×24×9g | K34 |
