Einheit · AXIAL-PISTON MOTOR
A A10F M 28 /52R-VRC10N000 -SO847R910995388
Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel AA10FM28/52R-VRC10N000-SO847, Materialnummer R910995388. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10F). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; gleiche Seite Befestigungsgewinde metrisch nach ISO 6162 (10N00). Ventile: Ohne Ventil (0). Sonderausführung Nr. 847.
- Nummer
- R910995388
- Typschlüssel
- A A10F M 28 /52R-VRC10N000 -SO847
- Gruppe
- A10FM 28
- Ausgabe
- 12/2020

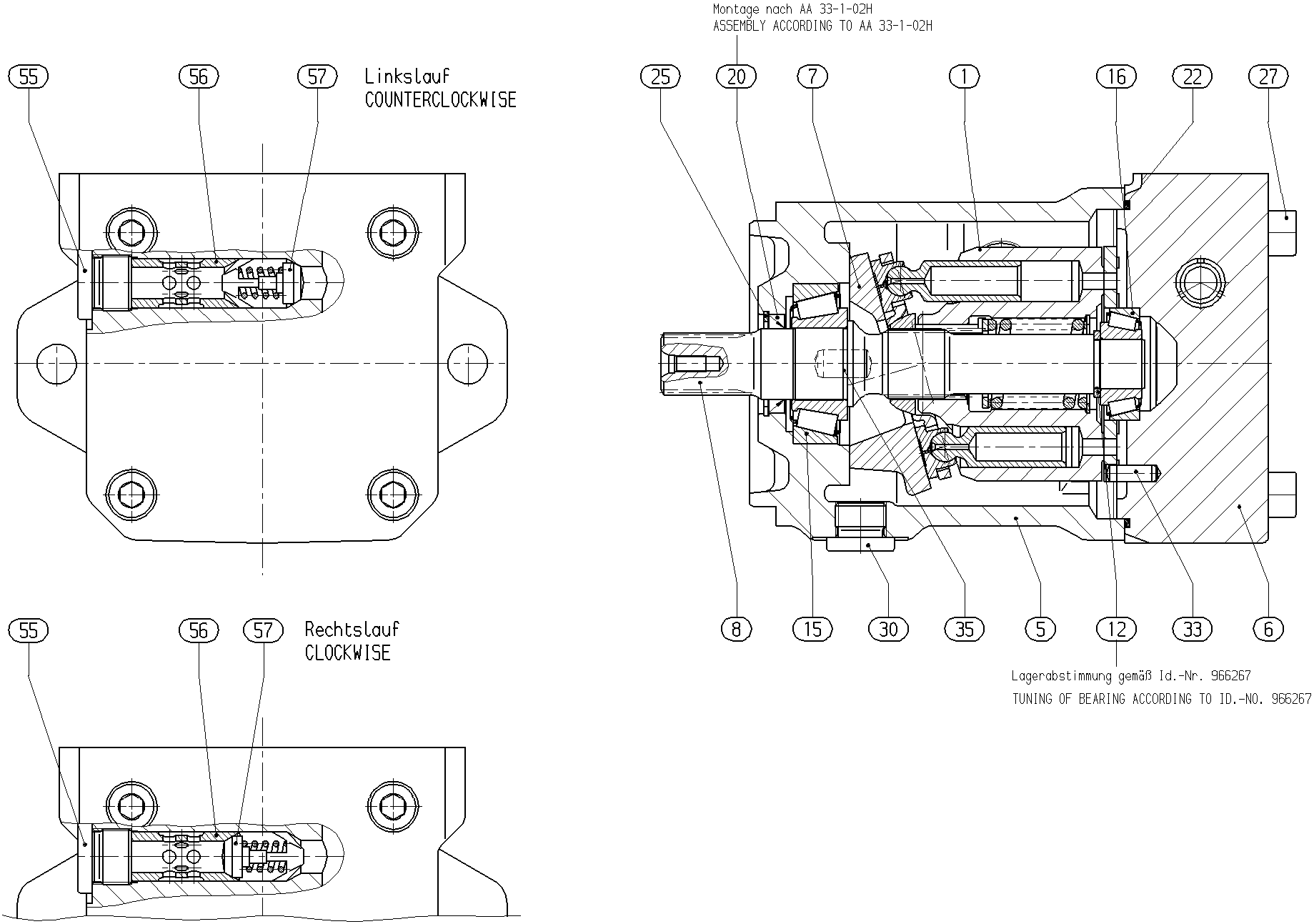

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910988570 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910995329 | MOTOR HOUSING | 1 | ||
| R910989611 | CONNECTION PLATE | 1 | ||
| R902549423 | CAM PLATE | 1 | ||
| R902417367 | DRIVE SHAFT | 1 | ||
| R902400789 | ADJUSTMENT SHIM | 1 | ||
| R902438109 | TAPERED-ROLLER BEARING | 1 | ||
| R902438110 | TAPERED-ROLLER BEARING | 1 | ||
| R910988019 | SHAFT SEALING RINGD | 1 | ||
| R902650851 | O-RINGD | 1 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910963995 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156651 | SCREW PLUGD | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910924011 | STRAIGHT PIN | 2 | ||
| R909157040 | SCREW PLUG | 1 | ||
| R910989612 | VALVE SLEEVE | 1 | ||
| R910989620 | VALVE INSERT | 1 | ||
| 70 | R902805707 | SHIPPING PROTECTION | 2 | |
| 72 | R902602010 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10F |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 28 | 28 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; gleiche Seite Befestigungsgewinde metrisch nach ISO 6162 | 10N00 |
| Ventile | Ohne Ventil | 0 |
