Einheit · AXIAL-PISTON MOTOR
A A10F E 14 /52R-VCH16N002R910996074
Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel AA10FE14/52R-VCH16N002, Materialnummer R910996074. Nenngröße: NG 14. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck (A10F). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Konische Welle mit Passfeder und Gewindebolzen (C). Anbauflansch: 8-Loch Spezialflansch (H). Arbeitsanschluss: Gewindeanschluss A und B seitlich; Gewindeanschluss nach DIN 3852-1 gleiche Seite metrisch (16N00). Ventile: Nachlaufventil integriert (2).
- Nummer
- R910996074
- Typschlüssel
- A A10F E 14 /52R-VCH16N002
- Gruppe
- A10FE 14
- Ausgabe
- 12/2020

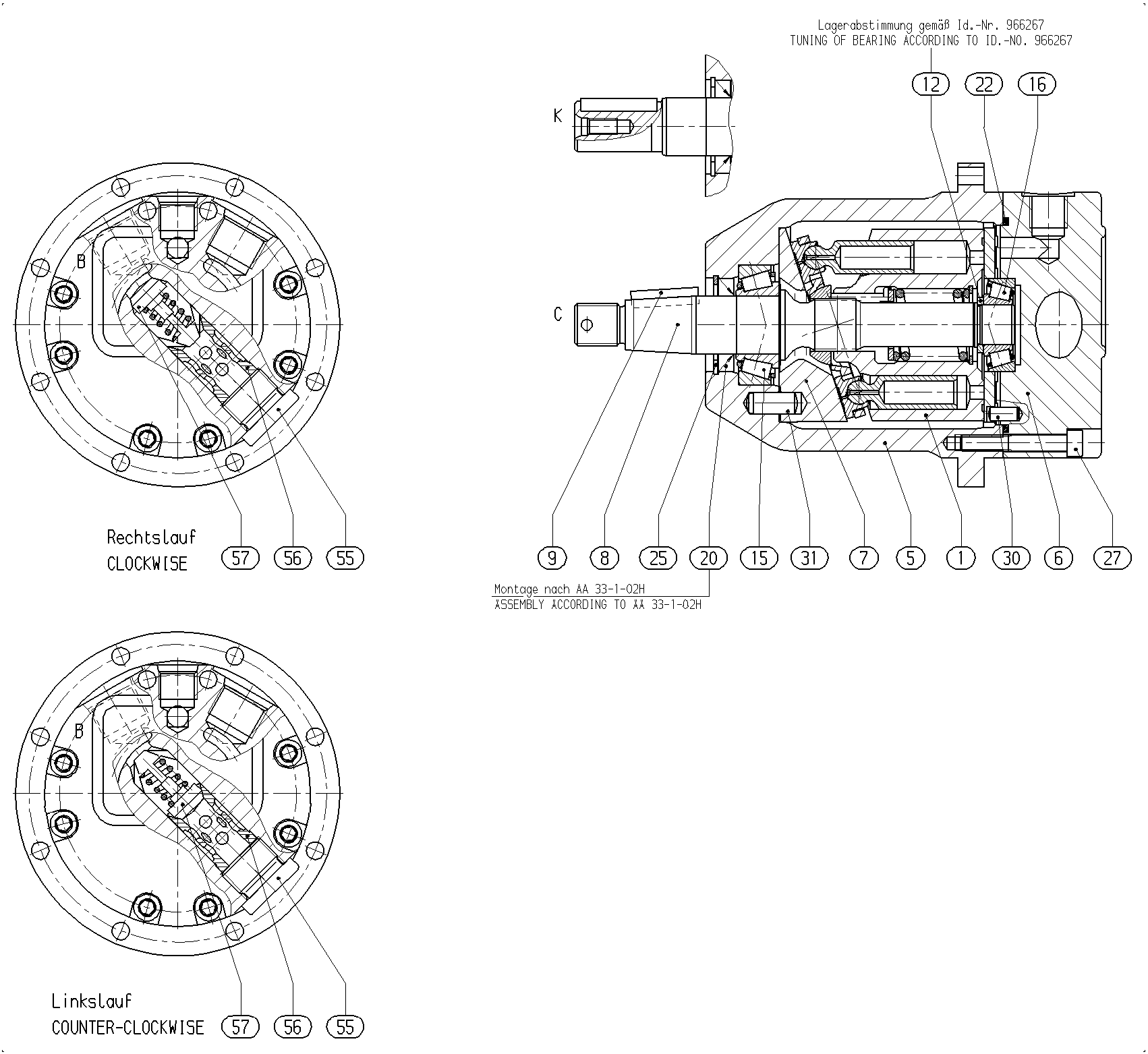

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910993825 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902429229 | MOTOR HOUSING | 1 | ||
| R902430503 | CONNECTION PLATE | 1 | ||
| R902431535 | CAM PLATE | 1 | ||
| R910967116 | DRIVE SHAFT | 1 | ||
| R910964231 | PARALLEL KEY | 1 | ||
| R902400729 | ADJUSTMENT SHIM | 1 | ||
| R910704954 | TAPERED-ROLLER BEARING | 1 | ||
| R909086994 | TAPERED-ROLLER BEARING | 1 | ||
| R910900853 | SHAFT SEALING RING | 1 | ||
| R910274135 | O-RING | 1 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910110159 | SOCKET HEAD CAP SCREW | 8 | ||
| R910911771 | STRAIGHT PIN | 1 | ||
| R910185906 | STRAIGHT PIN | 1 | ||
| R909157040 | SCREW PLUG | 1 | ||
| R910996046 | VALVE SLEEVE | 1 | ||
| R910989620 | VALVE INSERT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck | A10F |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 14 | 14 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Konische Welle mit Passfeder und Gewindebolzen | C |
| Anbauflansch | 8-Loch Spezialflansch | H |
| Arbeitsanschluss | Gewindeanschluss A und B seitlich; Gewindeanschluss nach DIN 3852-1 gleiche Seite metrisch | 16N00 |
| Ventile | Nachlaufventil integriert | 2 |
