Einheit · AXIAL-PISTON MOTOR
AA10VM63DFR1/52W1-VWC60N000-SO677R910996131
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel AA10VM63DFR1/52W1-VWC60N000-SO677, Materialnummer R910996131. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für reduziertes Drehmoment (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; Befestigungsgewinde UNF nach ISO 6162 gleiche Seite (60N00). Ventile: Ohne Ventil (0). Sonderausführung Nr. 677.
- Nummer
- R910996131
- Typschlüssel
- AA10VM63DFR1/52W1-VWC60N000-SO677
- Gruppe
- A10VM 63
- Ausgabe
- 06/2020

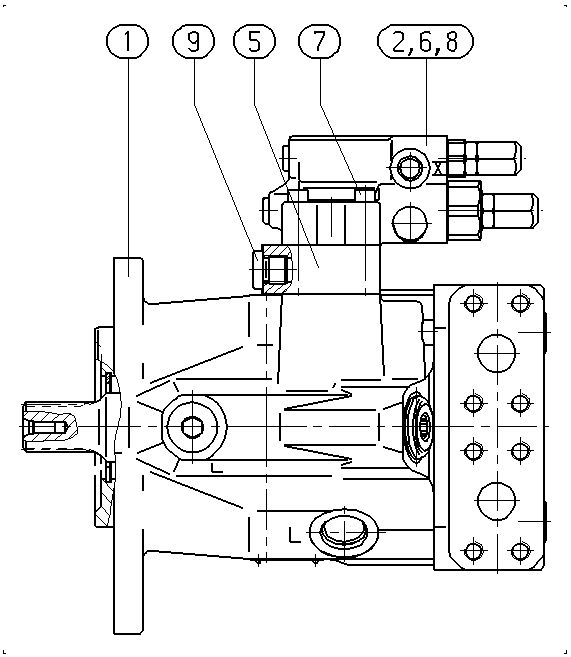

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910995851 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902472492 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910979481 | INTERMEDIATE PLATE | 1 | ||
| R910515078 | O-RING | 3 | ||
| R910126454 | SOCKET HEAD CAP SCREW | 4 | ||
| R909154478 | SCREW PLUG | 1 | ||
| R909151979 | SCREW PLUG | 1 | ||
| 10 | R902434482 | SEAL | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 63 | 63 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für reduziertes Drehmoment | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; Befestigungsgewinde UNF nach ISO 6162 gleiche Seite | 60N00 |
| Ventile | Ohne Ventil | 0 |
