Einheit · AXIAL-PISTON MOTOR
AA10FM45/52W-VRC10N000CAT996258R910996563
Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel AA10FM45/52W-VRC10N000CAT996258, Materialnummer R910996563. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10F). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; gleiche Seite Befestigungsgewinde metrisch nach ISO 6162 (10N00). Ventile: Ohne Ventil (0). Drehzahlerfassung: Sensor DSA1/20 angebaut (1 = ein Frequenz- und Drehrichtungssignal) (C).
- Nummer
- R910996563
- Typschlüssel
- AA10FM45/52W-VRC10N000CAT996258
- Gruppe
- A10FM 45
- Ausgabe
- 12/2020

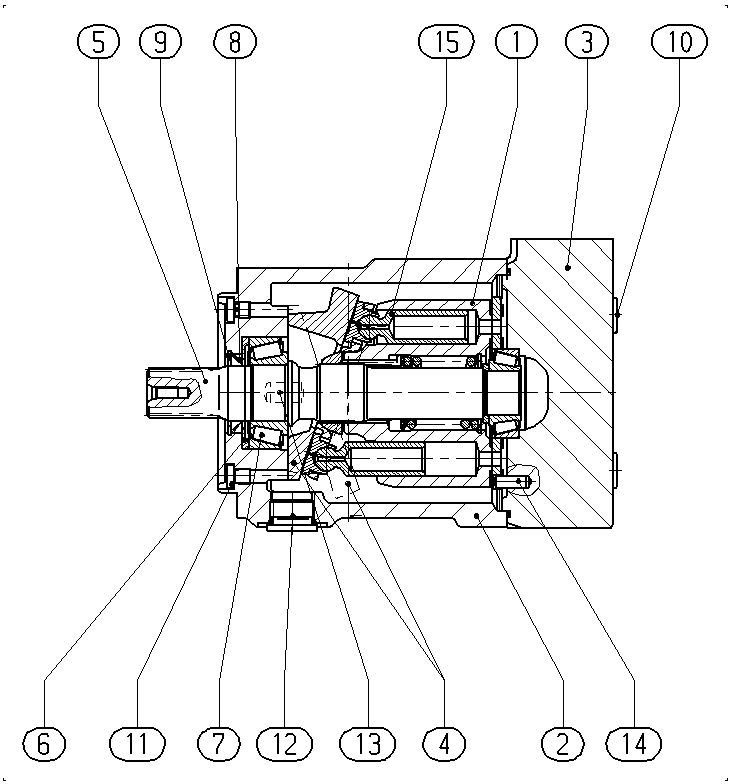

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902435770 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910994510 | MOTOR HOUSING | 1 | ||
| R910989300 | CONNECTION PLATE | 1 | ||
| R910915926 | CAM PLATE | 1 | ||
| R902417391 | DRIVE SHAFT | 1 | ||
| R910987963 | STOP RING | 1 | ||
| R910995874 | BEARING SET | 1 | ||
| R910995964 | SEAL KITD | 1 | ||
| R902403814 | RETAINING RINGD | 1 | ||
| R910110256 | SOCKET HEAD CAP SCREW | 4 | ||
| R909154024 | SCREW PLUG | 2 | ||
| R909153339 | SCREW PLUG | 1 | ||
| R910924011 | STRAIGHT PIN | 2 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910997368 | PISTON | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10F |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 45 | 45 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; gleiche Seite Befestigungsgewinde metrisch nach ISO 6162 | 10N00 |
| Ventile | Ohne Ventil | 0 |
| Drehzahlerfassung | Sensor DSA1/20 angebaut (1 = ein Frequenz- und Drehrichtungssignal) | C |
