Einheit · BASE UNIT
GA4VSO250M/30R-PPB25KB4R910996962
Grundeinheit Bosch Rexroth Baureihe A4VSO, Typschlüssel GA4VSO250M/30R-PPB25KB4, Materialnummer R910996962. Nenngröße: NG 250. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: in Anlehnung an ISO 3019-2 (metrisch) 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen (25).
- Nummer
- R910996962
- Typschlüssel
- GA4VSO250M/30R-PPB25KB4
- Gruppe
- A4VSO 250
- Ausgabe
- 07/2020

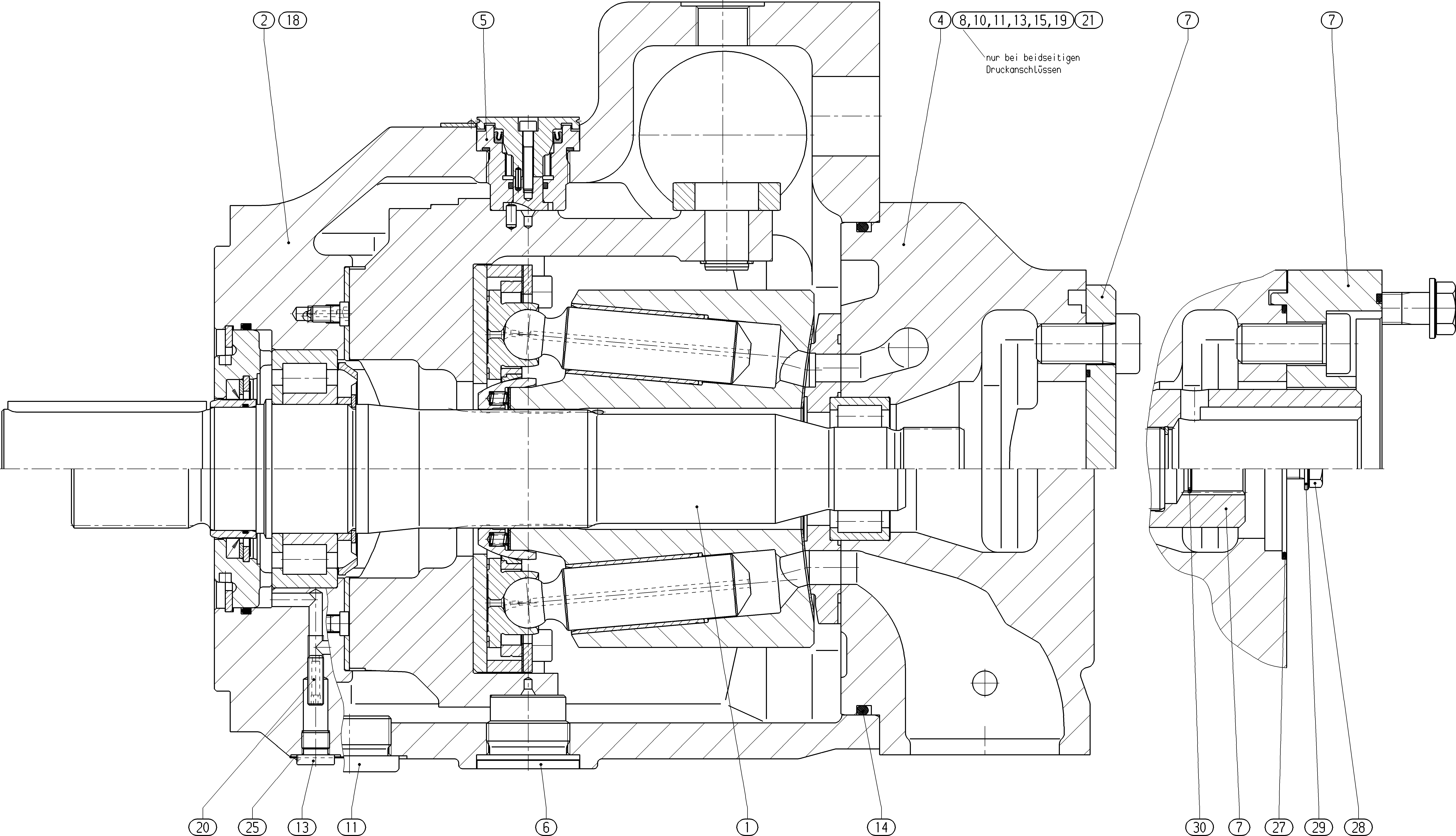

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910976889 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910974552 | PUMP HOUSING | 1 | ||
| R910943004 | CONNECTION PLATE | 1 | ||
| R910989936 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910909637 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R902497519 | SPLINED COUPLING | 1 | ||
| R910983698 | BLANK FLANGE | 1 | ||
| R902572930 | SOCKET HEAD CAP SCREW | 4 | ||
| R910941718 | SCREW PLUGD | 3 | ||
| R909151979 | SCREW PLUGD | 3 | ||
| R910908983 | O-RINGD | 1 | ||
| R913028081 | AXIAL SEALD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R909831320 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910979785 | THROTTLE SCREW | 1 | ||
| R910834491 | THROTTLE SCREW | 1 | ||
| R910979852 | REFERENCE PLATE | 1 | ||
| R910786365 | O-RING | 1 | ||
| R910109762 | SOCKET HEAD CAP SCREW | 2 | ||
| R910186732 | WASHER | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 250 | 250 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtungen | Bei Blick auf Triebwelle rechts | R |
| Triebwellen | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | in Anlehnung an ISO 3019-2 (metrisch) 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen | 25 |
