Einheit · BASE UNIT

G A10V O 74 OV /31R-PSC61N00 LR -SO136R910997312

Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO74OV/31R-PSC61N00LR-SO136, Materialnummer R910997312. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb (61). Durchtrieb: Ohne Durchtrieb (N00).

Nummer: R910997312
Typschlüssel: G A10V O 74 OV /31R-PSC61N00 LR -SO136
Gruppe: A10VO 74
Ausgabe: 06/2020

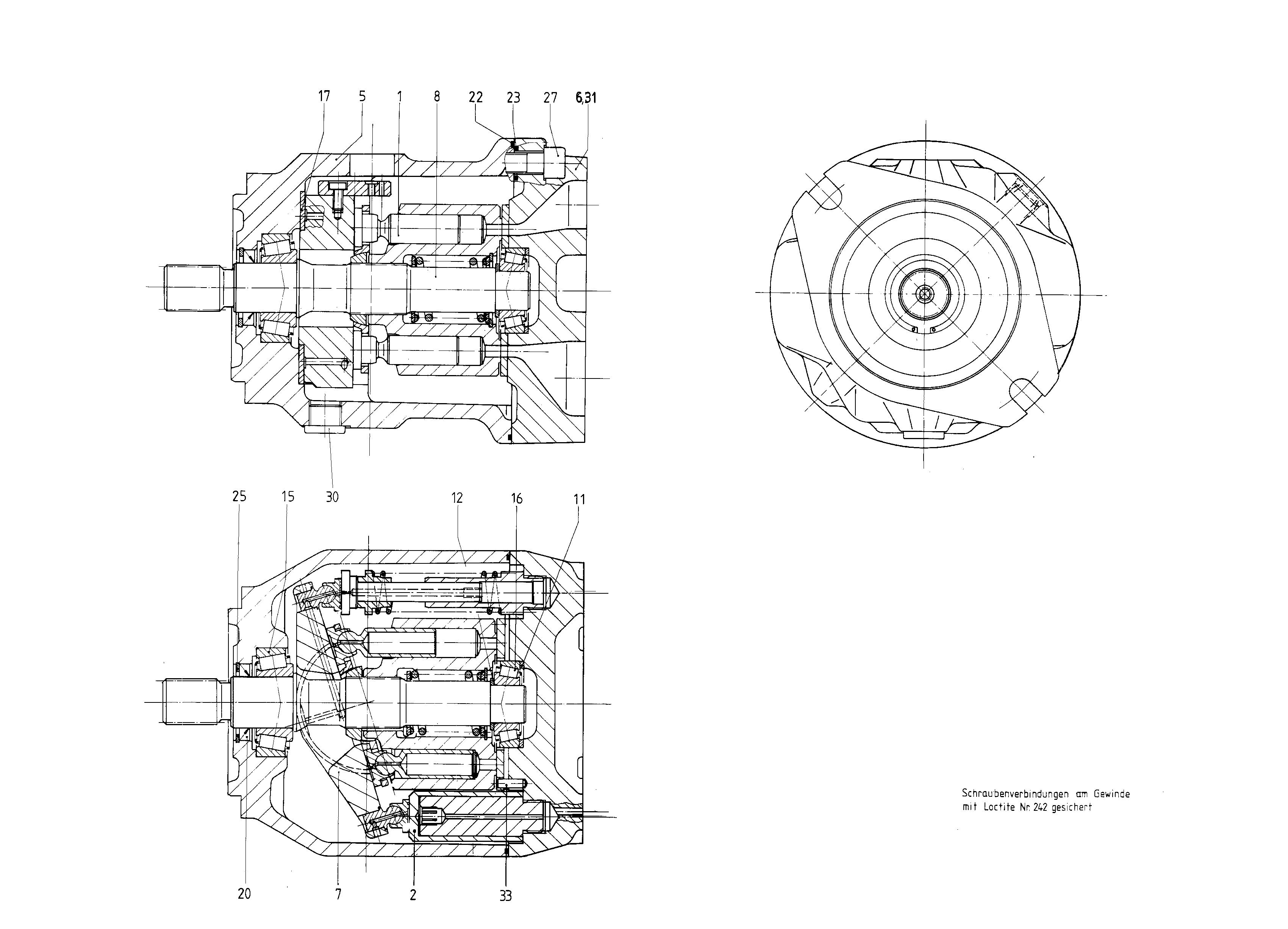

G A10V O 74 OV /31R-PSC61N00 LR -SO136 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R910956007	ROTARY GROUP Stückliste der Baugruppe →L	1
2	R910997305	ADJUSTING PIECE Stückliste der Baugruppe →L	1
5	R910917320	PUMP HOUSING	1
6	R902436533	CONNECTION PLATE	1
7	R910961022	SWASH PLATE	1
8	R910998844	DRIVE SHAFT	1
	R910939005	ADJUSTMENT SHIM	1
	R910720224	TAPERED-ROLLER BEARING	1
	R910720232	TAPERED-ROLLER BEARING	1
	R910902777	BEARING SHELL	2
	R910764701	SHAFT SEALING RINGD	1
	R910720194	O-RINGD	1
	R913052118	R-RINGD	4
	R910941918	RETAINING RING	1
	R910110272	SOCKET HEAD CAP SCREW	4
	R909153339	SCREW PLUGD	1
31	R909831318	DOUBLE BREAK-OFF PLUG	1
	R902533908	STRAIGHT PIN	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	74	74
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb	61
Durchtrieb	Ohne Durchtrieb	N00
