Einheit · AXIAL-PISTON MOTOR
AA10FM45/52W-VRC60N007-SO942R910998632
Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel AA10FM45/52W-VRC60N007-SO942, Materialnummer R910998632. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10F). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Flanschanschlüsse nach ISO 6162 A und B; seitlich; gleiche Seite Befestigungsgewinde UNC (60N00). Ventile: Spül- und Speisedruckventil integriert (7). Sonderausführung Nr. 942.
- Nummer
- R910998632
- Typschlüssel
- AA10FM45/52W-VRC60N007-SO942
- Gruppe
- A10FM 45
- Ausgabe
- 12/2020

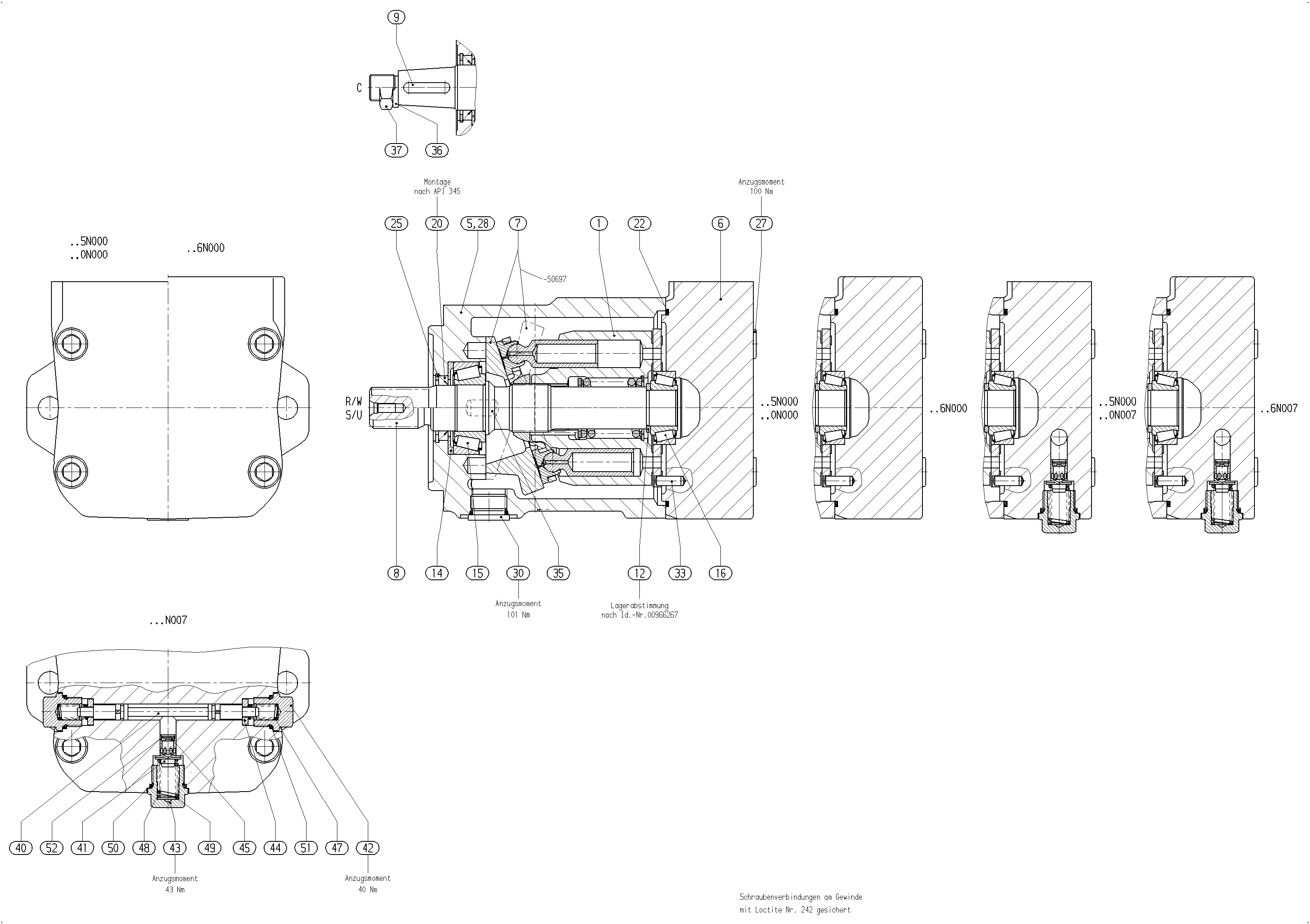

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902435770 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910992284 | PUMP HOUSING | 1 | ||
| R910993879 | CONNECTION PLATE | 1 | ||
| R910915926 | CAM PLATE | 1 | ||
| R902417391 | DRIVE SHAFT | 1 | ||
| R910938955 | ADJUSTMENT SHIM | 1 | ||
| R910987963 | STOP RING | 1 | ||
| R910704946 | TAPERED-ROLLER BEARING | 1 | ||
| R910704954 | TAPERED-ROLLER BEARING | 1 | ||
| R910985471 | SHAFT SEALING RINGD | 1 | ||
| R910905440 | O-RINGD | 1 | ||
| R902403814 | RETAINING RING | 1 | ||
| R910110256 | SOCKET HEAD CAP SCREW | 4 | ||
| R910967343 | SCREW PLUGD | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910924011 | STRAIGHT PIN | 2 | ||
| R910984281 | FLUSHING PISTON | 1 | ||
| R909419422 | VALVE SPOOL | 1 | ||
| R909417111 | SCREW PLUG | 2 | ||
| R909417846 | SCREW PLUG | 1 | ||
| R909417112 | WASHER | 2 | ||
| R909651766 | ORIFICE | 1 | ||
| R902016952 | COMPRESSION SPRING | 2 | ||
| R902034931 | COMPRESSION SPRING | 1 | ||
| R909157079 | SHIM RING | 1 | ||
| R910515574 | O-RING | 1 | ||
| R910302139 | O-RING | 2 | ||
| R910800550 | RETAINING RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10F |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 45 | 45 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Flanschanschlüsse nach ISO 6162 A und B; seitlich; gleiche Seite Befestigungsgewinde UNC | 60N00 |
| Ventile | Spül- und Speisedruckventil integriert | 7 |
