Einheit · AXIAL-PISTON MOTOR
A A10F M 63 /52L-VKC10N000 -SO994R910999909
Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel AA10FM63/52L-VKC10N000-SO994, Materialnummer R910999909. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10F). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; gleiche Seite Befestigungsgewinde metrisch nach ISO 6162 (10N00). Ventile: Ohne Ventil (0). Sonderausführung Nr. 994.
- Nummer
- R910999909
- Typschlüssel
- A A10F M 63 /52L-VKC10N000 -SO994
- Gruppe
- A10FM 63
- Ausgabe
- 12/2020

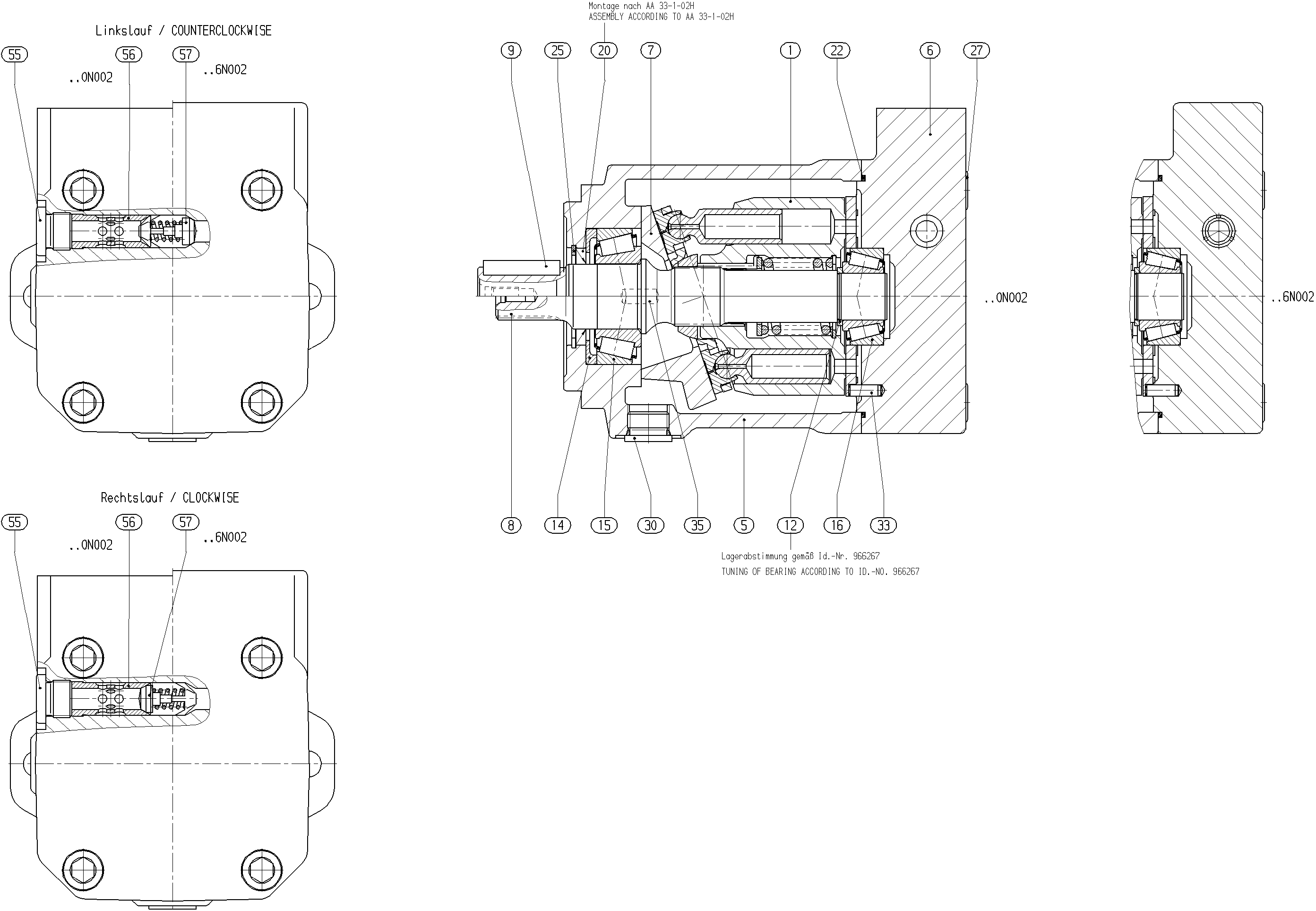

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910988068 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910994055 | PUMP HOUSING | 1 | ||
| R902407799 | CONNECTION PLATE | 1 | ||
| R910988598 | CAM PLATE | 1 | ||
| R902413415 | DRIVE SHAFT | 1 | ||
| R902411855 | PARALLEL KEY | 1 | ||
| R910966528 | ADJUSTMENT SHIM | 1 | ||
| R910987843 | STOP RING | 1 | ||
| R910720224 | TAPERED-ROLLER BEARING | 1 | ||
| R910973501 | TAPERED-ROLLER BEARING | 1 | ||
| R909831661 | SHAFT SEALING RINGD | 1 | ||
| R913050498 | O-RINGD | 1 | ||
| R910941918 | RETAINING RING | 1 | ||
| R909831123 | SOCKET HEAD CAP SCREW | 4 | ||
| R910967343 | SCREW PLUGD | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910575038 | STRAIGHT PIN | 2 | ||
| R909157040 | SCREW PLUG | 1 | ||
| R910989610 | VALVE SLEEVE | 1 | ||
| R910989620 | VALVE INSERT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10F |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 63 | 63 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; gleiche Seite Befestigungsgewinde metrisch nach ISO 6162 | 10N00 |
| Ventile | Ohne Ventil | 0 |
