Einheit · AXIAL-PISTON PUMP
A4VG105DA1D8/32R-NAF02F001DQ-SR992000301
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG105DA1D8/32R-NAF02F001DQ-S, Materialnummer R992000301. Nenngröße: NG 105. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 12 V (DA1). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: DA-Regelventil, festeingestellt und hydraulischem Inchventil angebaut, Ansteuerung mit Hydraulikflüssigkeit auf Mineralölbasis (8). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle DIN 5480 für Kombinationspumpe – 1. Pumpe (A). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) (D).
- Nummer
- R992000301
- Typschlüssel
- A4VG105DA1D8/32R-NAF02F001DQ-S
- Gruppe
- A4VG 105
- Ausgabe
- 06/2020

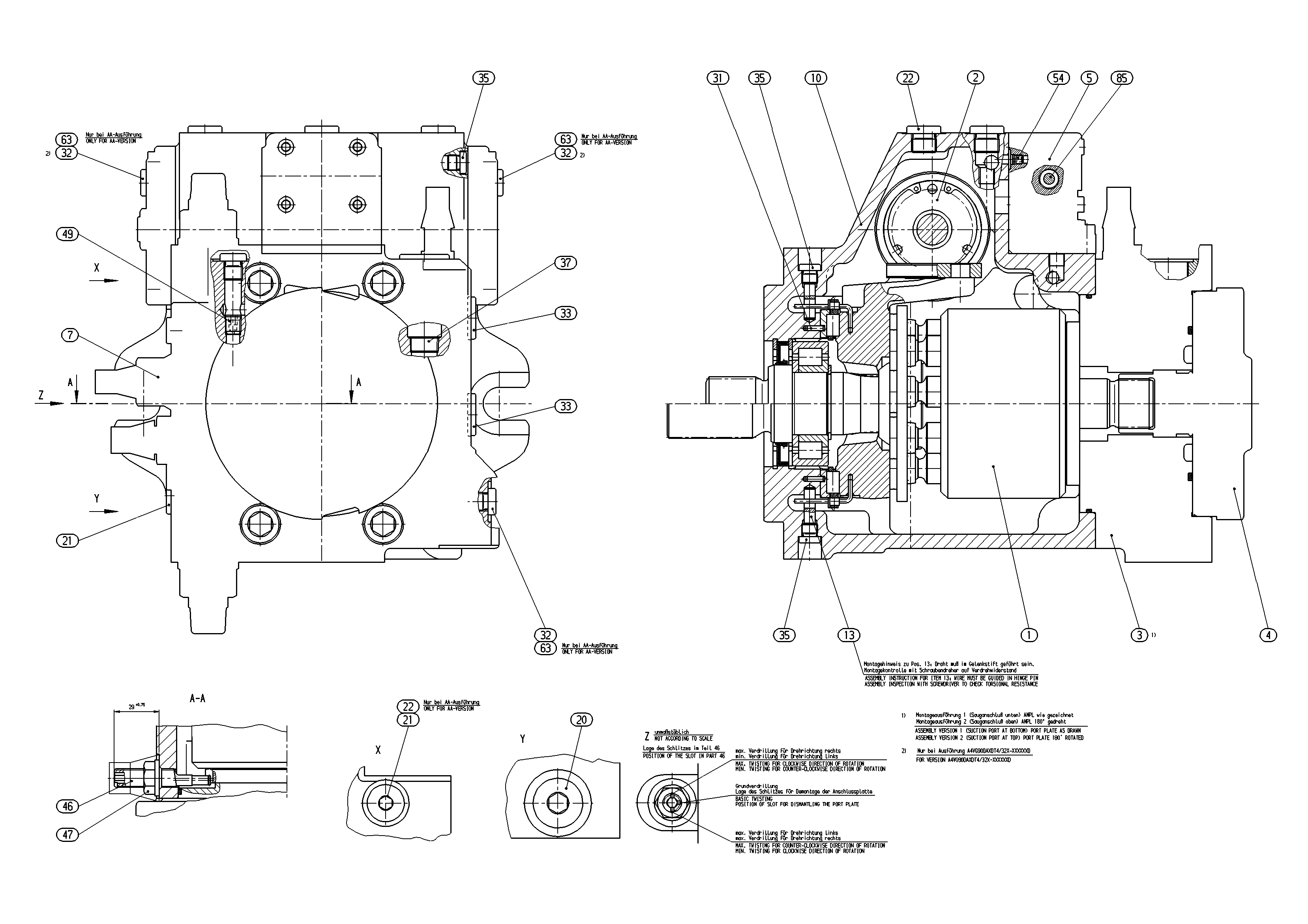

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902258031 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902104804 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909608592 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909606812 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902104705 | INCHING VALVE Stückliste der Baugruppe →L | 1 | ||
| R902182556 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R902047744 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 2 | ||
| R909153891 | SCREW PLUGD | 1 | ||
| R909153815 | SCREW PLUGD | 2 | ||
| R909153816 | SCREW PLUGD | 3 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 1 | ||
| R909151694 | SCREW PLUGD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909087913 | SCREW PLUG | 1 | ||
| R902035616 | ECCENTRIC SCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909426706 | NOZZLE | 1 | ||
| R909156494 | NOZZLE | 1 | ||
| R902104704 | CONTROL ELEMENT Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095528 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 105 | 105 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 12 V | DA1 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | DA-Regelventil, festeingestellt und hydraulischem Inchventil angebaut, Ansteuerung mit Hydraulikflüssigkeit auf Mineralölbasis | 8 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle DIN 5480 für Kombinationspumpe – 1. Pumpe | A |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig mit Löschdiode (nur für EZ und DA) | Q |
| Standard-/Sonderausführung | Sonderausführung | -S |
