Einheit · AXIAL-PISTON PUMP

A4VG56DA1D8/32R-NZC02F025SH-SR992000571

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG56DA1D8/32R-NZC02F025SH-S, Materialnummer R992000571. Nenngröße: NG 56. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 12 V (DA1). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: DA-Regelventil, festeingestellt und hydraulischem Inchventil angebaut, Ansteuerung mit Hydraulikflüssigkeit auf Mineralölbasis (8). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP (02). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil 250 … 420 bar direktgesteuert, fest eingestellt mit Bypass (5). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).

Nummer: R992000571
Typschlüssel: A4VG56DA1D8/32R-NZC02F025SH-S
Gruppe: A4VG 56
Ausgabe: 12/2019

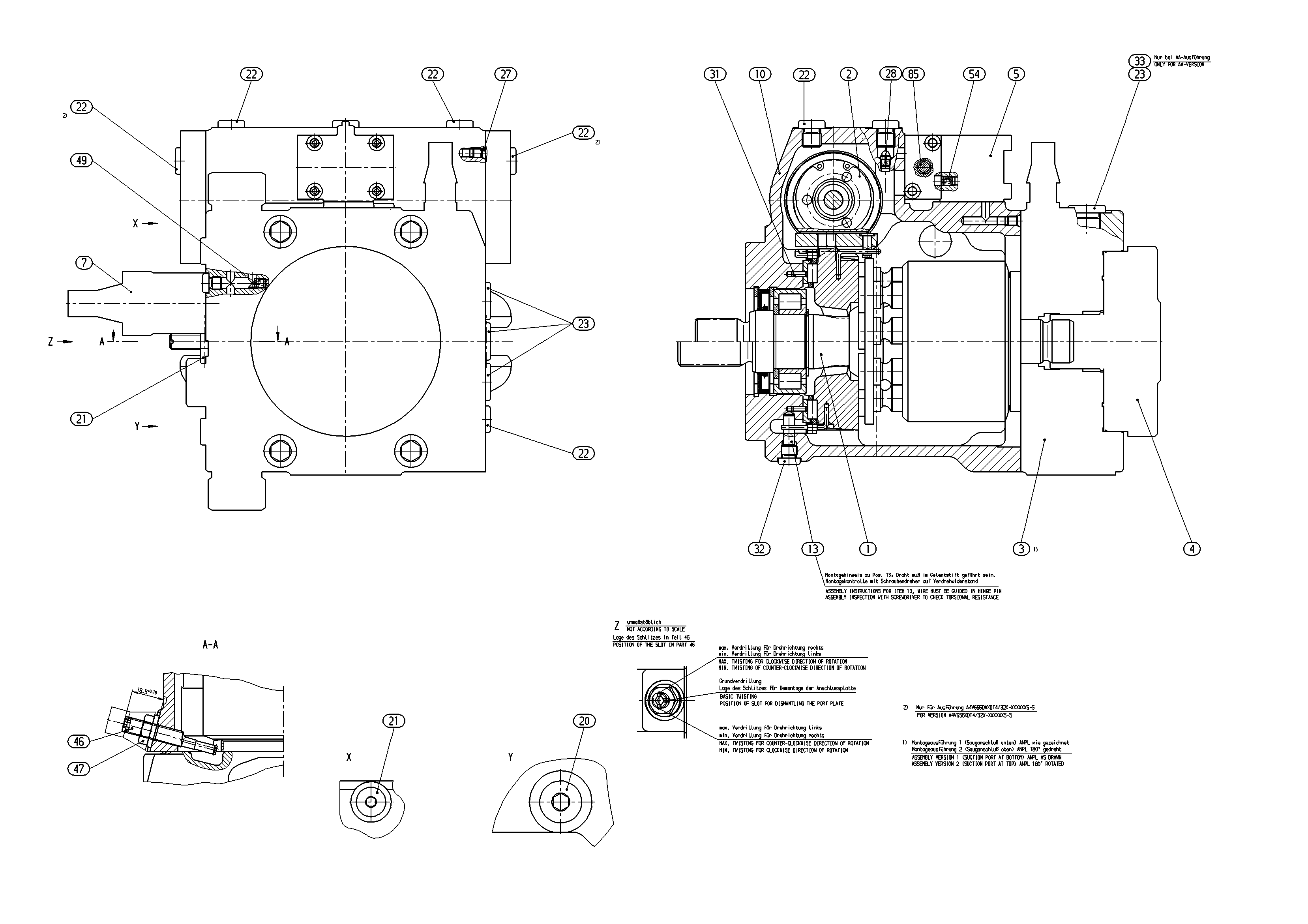

A4VG56DA1D8/32R-NZC02F025SH-S — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R909613534	ROTARY GROUP Stückliste der Baugruppe →L	1
	R902008624	CONTROL Stückliste der Baugruppe →L	1
	R909609347	CONNECTION PLATE Stückliste der Baugruppe →L	1
	R909606388	INTERNAL GEAR PUMP Stückliste der Baugruppe →L	1
	R902053159	INCHING VALVE Stückliste der Baugruppe →L	1
	R902182523	CONTROL CARTRIDGE Stückliste der Baugruppe →L	1
	R902029526	HOUSING	1
	R902132713	PIVOT PIN	1
	R909151694	SCREW PLUGD	1
	R909151979	SCREW PLUGD	2
	R909151692	SCREW PLUGD	4
	R909153815	SCREW PLUGD	4
	—	DOUBLE BREAK-OFF PLUG	2
	R909156495	NOZZLE	2
	R913016373	SLOTTED SPRING PIN	2
	R909153364	SCREW PLUGD	1
	R909435856	ECCENTRIC SCREW	1
	R909153271	SEALING NUTD	1
	R909156497	NOZZLE	1
	R909156492	NOZZLE	1
	R909601168	CONTROL ELEMENT Stückliste der Baugruppe →L	1
98	R902095504	SEAL KIT	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar	A4V
Betriebsart	Pumpe, geschlossener Kreislauf	G
Nenngröße (NG)	56	56
Regel- und Verstelleinrichtung	Automatische Verstellung drehzahlabhängig U = 12 V	DA1
Druckabschneidung	Druckabschneidung	D
DA-Regelventil	DA-Regelventil, festeingestellt und hydraulischem Inchventil angebaut, Ansteuerung mit Hydraulikflüssigkeit auf Mineralölbasis	8
Baureihe	Baureihe 3, Index 2	32
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)	N
Triebwelle	Zahnwelle für Einzelpumpe DIN 5480	Z
Anbauflansch	SAE J744 2-Loch	C
Arbeitsanschluss (Anschlussplatte)	SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten	02
Speisepumpe	Integrierte Speisepumpe mit und ohne Durchtrieb	F
Durchtrieb	Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP	02
Hochdruckbegrenzungsventil Einstellbereich ∆pHD	Hochddruckbegrenzungsventil 250 … 420 bar direktgesteuert, fest eingestellt mit Bypass	5
Filterung Speisekreis/Fremdeinspeisung	Filterung in der Saugleitung der Speisepumpe	S
Standard-/Sonderausführung	Sonderausführung	-S

Parameter aus dem Typschlüssel
