Einheit · AXIAL-PISTON MOTOR

AL A10F E 28 /52W-VCF95N000R992000708

Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel ALA10FE28/52W-VCF95N000, Materialnummer R992000708. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck (A10F). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Konische Welle mit Passfeder und Gewindebolzen (C). Anbauflansch: 2-Loch Spezialflansch (F). Ventile: Ohne Ventil (0).

Nummer: R992000708
Typschlüssel: AL A10F E 28 /52W-VCF95N000
Gruppe: A10FE 28
Ausgabe: 11/2019

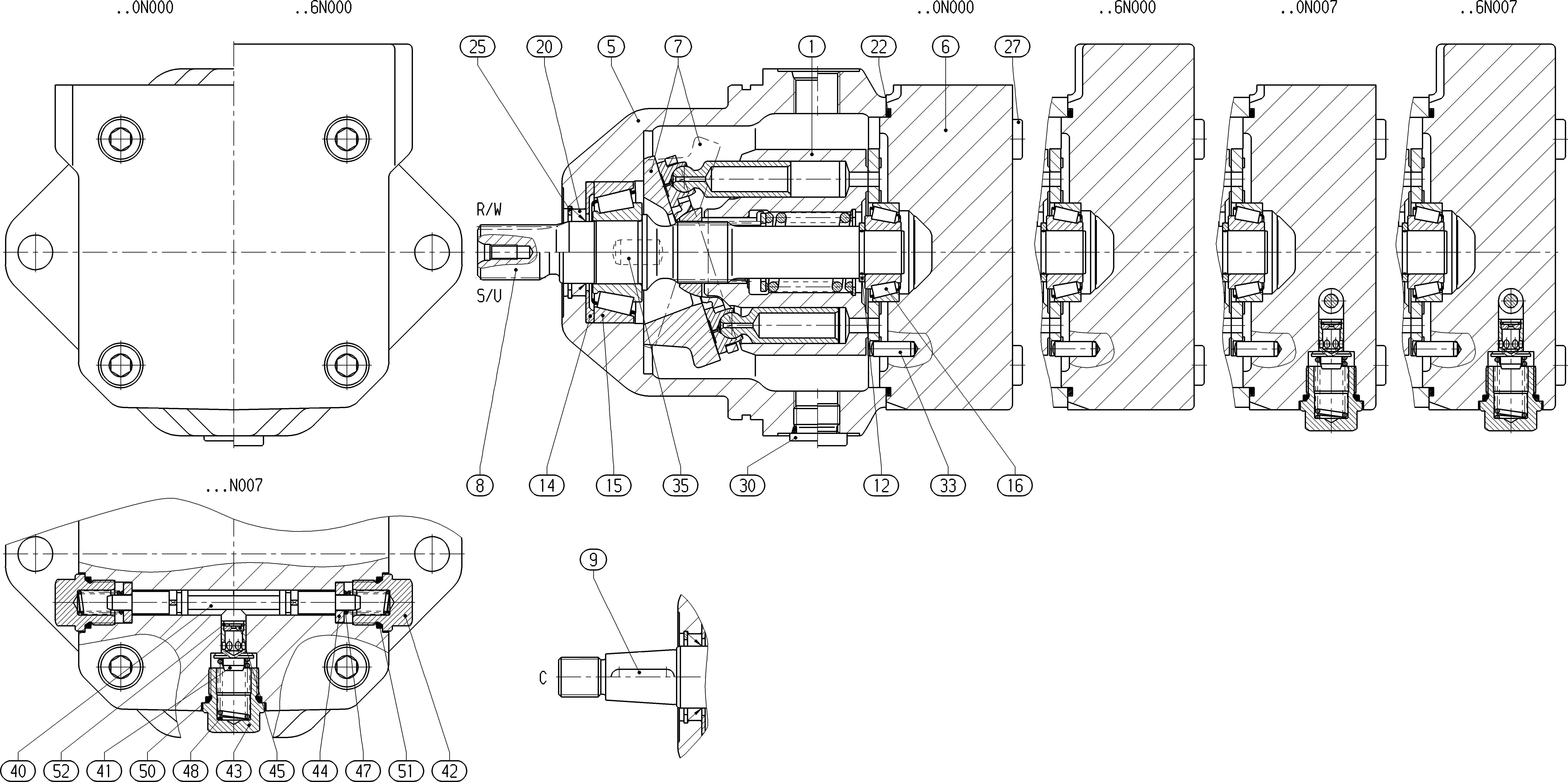

Nummer	Bezeichnung	Menge
R910988570	ROTARY GROUP Stückliste der Baugruppe →L	1
R902401674	MOTOR HOUSING	1
R902411919	CONNECTION PLATE	1
R910920504	CAM PLATE	1
R902417363	DRIVE SHAFT	1
R910964231	PARALLEL KEY	1
R902400789	ADJUSTMENT SHIM	1
R910987890	STOP RING	1
R902438109	TAPERED-ROLLER BEARING	1
R902438110	TAPERED-ROLLER BEARING	1
R910988019	SHAFT SEALING RING	1
—	O-RING	1
R902403815	RETAINING RING	1
R910963995	SOCKET HEAD CAP SCREW	4
R910901969	SCREW PLUG	1
R902533908	STRAIGHT PIN	1
R910924011	STRAIGHT PIN	2

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck	A10F
Betriebsart	Motor, Einschubausführung, offener und geschlossener Kreislauf	E
Nenngröße (NG)	28	28
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Bei Blick auf Triebwelle wechselnd	W
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Konische Welle mit Passfeder und Gewindebolzen	C
Anbauflansch	2-Loch Spezialflansch	F
Ventile	Ohne Ventil	0

Weitere Ausführungen 1

R902418610 AL A10F E 28 /52W-VCF95N000
