Einheit · AXIAL-PISTON MOTOR
AL A10F E 37 /52W-VCF10N000 -S1437R992000741
Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel ALA10FE37/52W-VCF10N000-S1437, Materialnummer R992000741. Nenngröße: NG 37. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck (A10F). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Konische Welle mit Passfeder und Gewindebolzen (C). Anbauflansch: 2-Loch Spezialflansch (F). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; Befestigungsgewinde nach ISO 6162 gleiche Seite; metrisch (10N00). Ventile: Ohne Ventil (0). Sonderausführung Nr. 1437.
- Nummer
- R992000741
- Typschlüssel
- AL A10F E 37 /52W-VCF10N000 -S1437
- Gruppe
- A10FE 37
- Ausgabe
- 11/2019

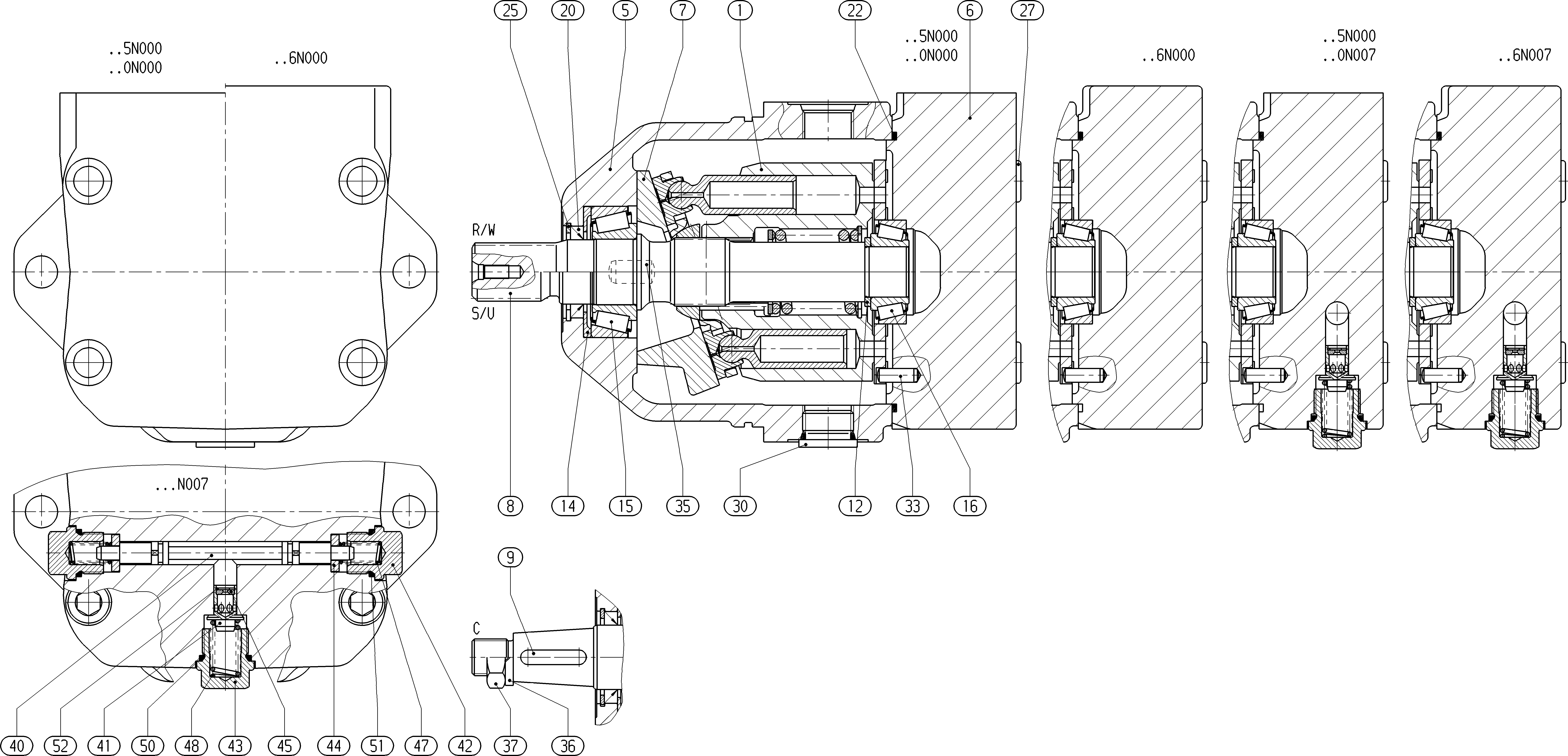

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902435770 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910997211 | MOTOR HOUSING | 1 | ||
| R910989300 | CONNECTION PLATE | 1 | ||
| R910917928 | CAM PLATE | 1 | ||
| R902428689 | DRIVE SHAFT | 1 | ||
| R910751138 | PARALLEL KEY | 1 | ||
| R910938955 | ADJUSTMENT SHIM | 1 | ||
| R910987963 | STOP RING | 1 | ||
| R910704946 | TAPERED-ROLLER BEARING | 1 | ||
| R910704954 | TAPERED-ROLLER BEARING | 1 | ||
| R910985471 | SHAFT SEALING RING | 1 | ||
| — | O-RING | 1 | ||
| R902403814 | RETAINING RING | 1 | ||
| R910110256 | SOCKET HEAD CAP SCREW | 4 | ||
| R910967343 | SCREW PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910924011 | STRAIGHT PIN | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck | A10F |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 37 | 37 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Konische Welle mit Passfeder und Gewindebolzen | C |
| Anbauflansch | 2-Loch Spezialflansch | F |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; Befestigungsgewinde nach ISO 6162 gleiche Seite; metrisch | 10N00 |
| Ventile | Ohne Ventil | 0 |
