Einheit · AXIAL-PISTON PUMP

AL A10V O 28LA7DS/53R-VSC12N00 -S2287R992000853

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO28LA7DS/53R-VSC12N00-S2287, Materialnummer R992000853. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtungen: Druckabschneidung von 91 bis 160 bar, separater Förderhydraulisch Regelbeginn.D stromregelung (LA7DS). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung (S). Anbauflansch: Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE) (C). Arbeitsanschluss: unten, gegenüberliegend, Befestigungsgewinde metrisch (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2287.

Nummer: R992000853
Typschlüssel: AL A10V O 28LA7DS/53R-VSC12N00 -S2287
Gruppe: A10VO 28
Ausgabe: 06/2020

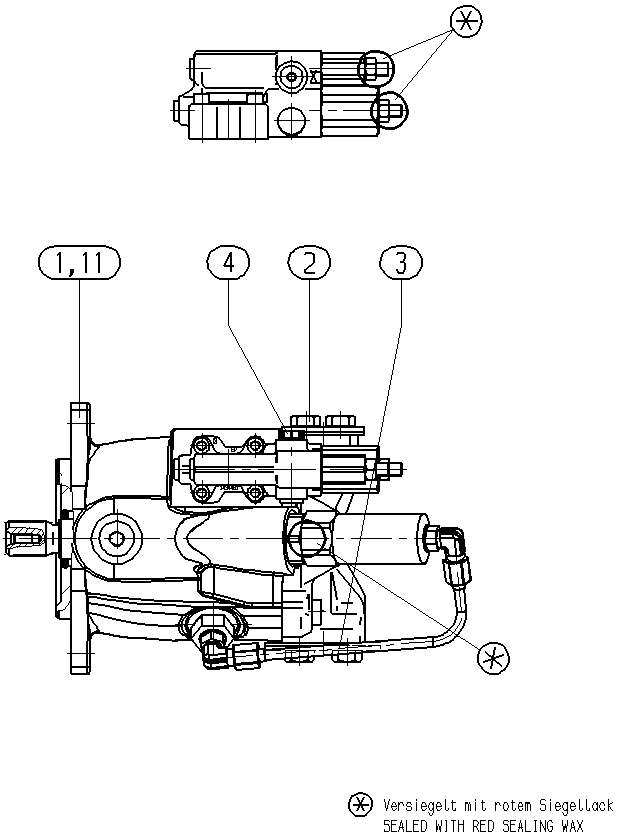

AL A10V O 28LA7DS/53R-VSC12N00 -S2287 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902450749	BASE UNIT Stückliste der Baugruppe →L	1
	R902450439	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902470570	CONTROL VALVE Stückliste der Baugruppe →L	1
13	R902447221	PIPING Stückliste der Baugruppe →L	1
30	R910901969	SCREW PLUG	2
40	R902424207	STOP SCREW	1
43	R910804886	O-RING	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngrößen (NG)	28	28
Regel- und Verstelleinrichtungen	Druckabschneidung von 91 bis 160 bar, separater Förderhydraulisch Regelbeginn.D stromregelung	LA7DS
Drehrichtungen	Blick auf Triebwelle rechts	R
Dichtung	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung	S
Anbauflansch	Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE)	C
Arbeitsanschluss	unten, gegenüberliegend, Befestigungsgewinde metrisch	12
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 11
