Einheit · AXIAL-PISTON PUMP
AA4VG125EPXX1/32R-NSFXXK691EP-SR992001114
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel AA4VG125EPXX1/32R-NSFXXK691EP-S, Materialnummer R992001114. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 152-2/4 (D) 1 3/4 in 13T 8/16DP (69). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) (1). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) (E). Stecker für Magnete: DEUTSCH-Stecker ohne Löschdiode angegossen, 2-polig (P). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R992001114
- Typschlüssel
- AA4VG125EPXX1/32R-NSFXXK691EP-S
- Gruppe
- A4VG 125
- Ausgabe
- 03/2020

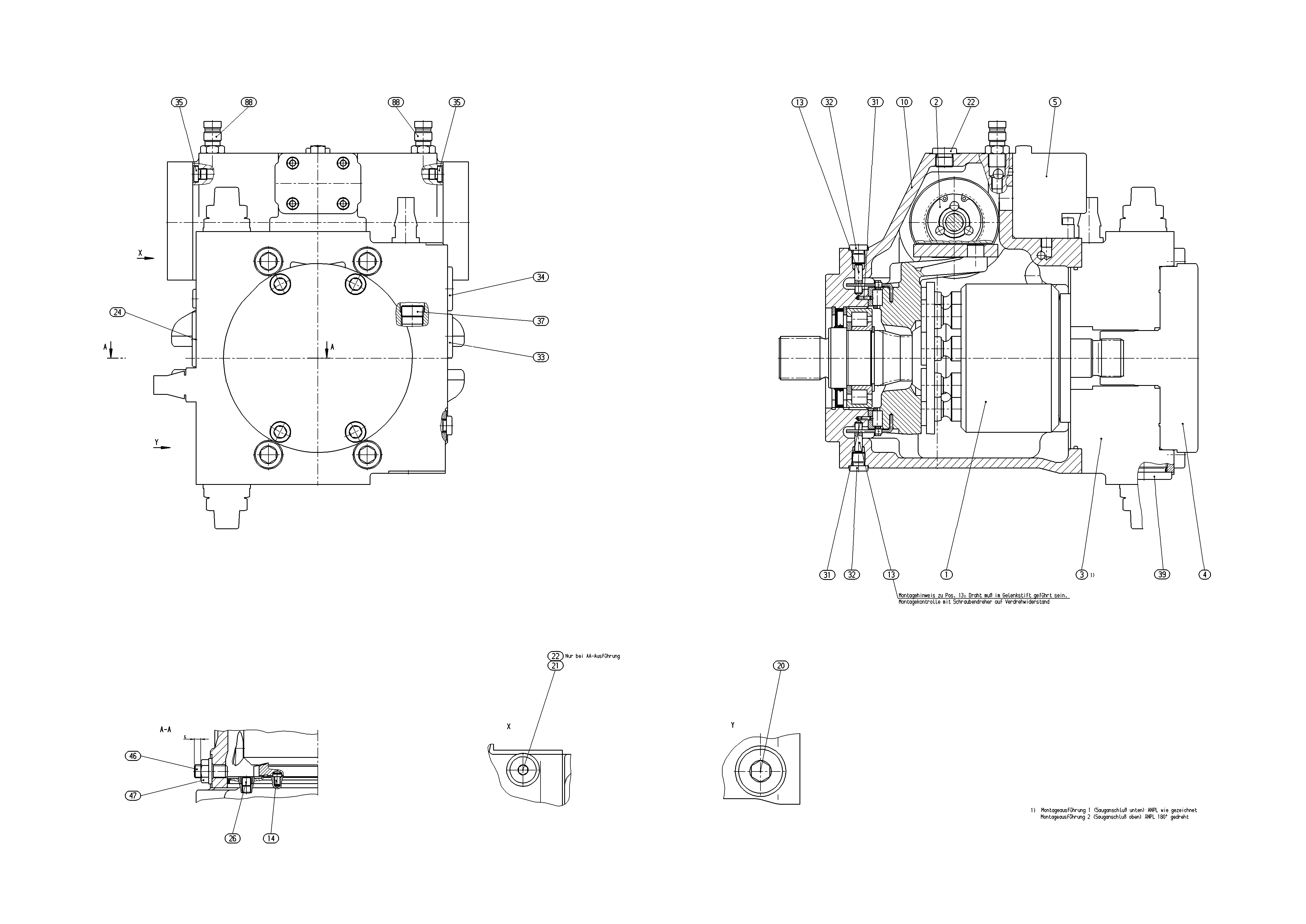

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902087448 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902011331 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902100684 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902076612 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902094239 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902010541 | HOUSING | 1 | ||
| R902118633 | PIVOT PIN | 2 | ||
| R909405732 | POITIONING PIN | 1 | ||
| R909153378 | SCREW PLUGD | 1 | ||
| R909153371 | SCREW PLUGD | 2 | ||
| R909153862 | SCREW PLUG | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 2 | ||
| R909154480 | SCREW PLUGD | 1 | ||
| R909153910 | SCREW PLUG | 1 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909156570 | SCREW PLUG | 1 | ||
| R909157392 | SCREW PLUGD | 1 | ||
| R909154982 | SETSCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909831973 | CONNECTOR PLUG | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 152-2/4 (D) 1 3/4 in 13T 8/16DP | 69 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) | E |
| Stecker für Magnete | DEUTSCH-Stecker ohne Löschdiode angegossen, 2-polig | P |
| Standard-/Sonderausführung | Sonderausführung | -S |
