Einheit · AXIAL-PISTON PUMP
A4VG71EP3DM1/32R-NSF10N003EH-SR992001128
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG71EP3DM1/32R-NSF10N003EH-S, Materialnummer R992001128. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch mit Proportionalmagnet (EP3). Druckabschneidung: Druckabschneidung (D). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten (10). Speisepumpe: Ohne integrierte Speisepumpe ohne Durchtrieb (N). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil 250 … 420 bar ohne Bypass direktgesteuert, fest eingestellt (3).
- Nummer
- R992001128
- Typschlüssel
- A4VG71EP3DM1/32R-NSF10N003EH-S
- Gruppe
- A4VG 71
- Ausgabe
- 06/2020

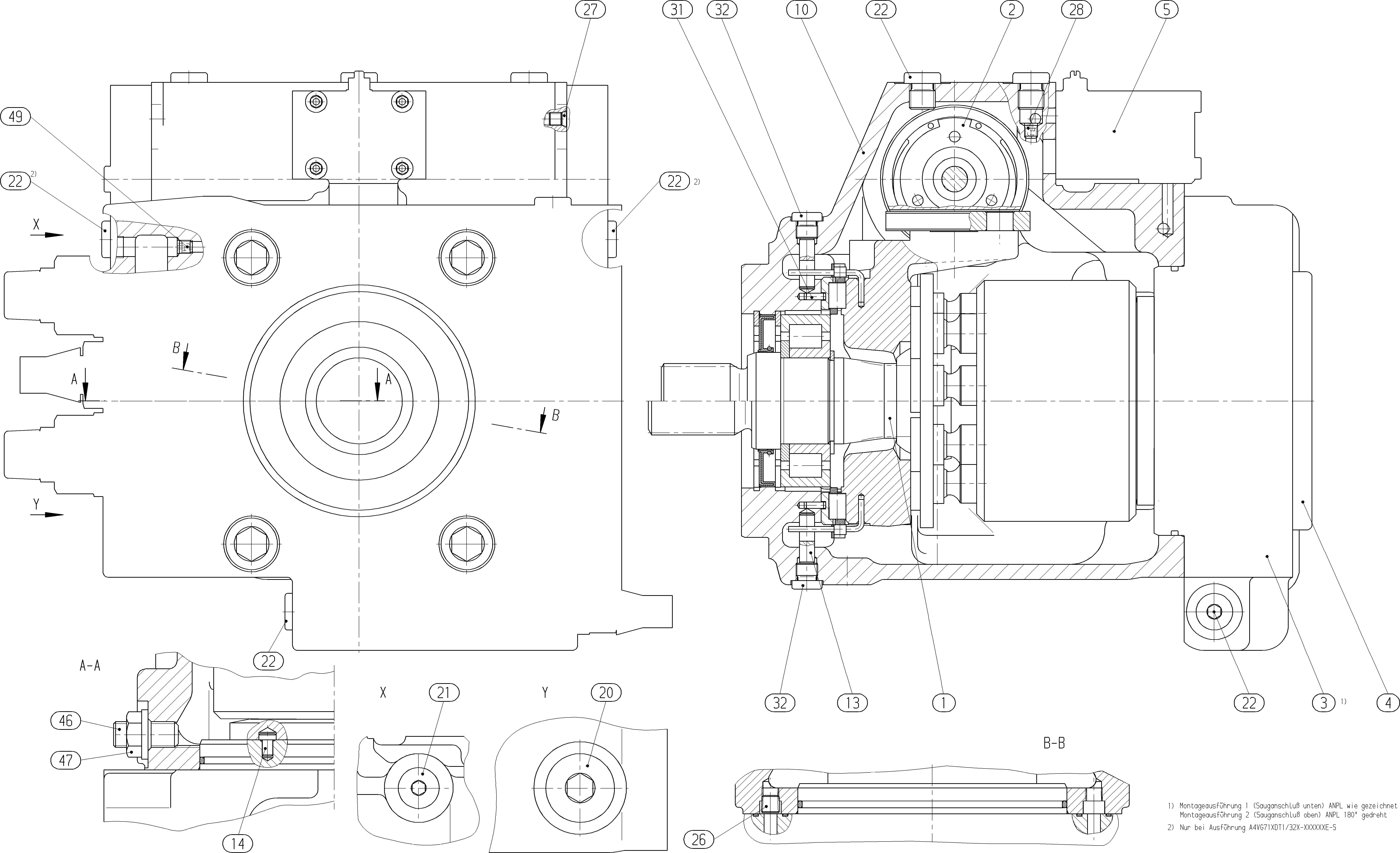

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902199723 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902017212 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902007601 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909438015 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902106609 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902003862 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 2 | ||
| R909405732 | POITIONING PIN | 1 | ||
| R909153891 | SCREW PLUGD | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 4 | ||
| 23 | R909153815 | SCREW PLUGD | 1 | |
| R909153572 | SCREW PLUG | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R909156492 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909154982 | SETSCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909156497 | NOZZLE | 1 | ||
| 98 | R902095516 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch mit Proportionalmagnet | EP3 |
| Druckabschneidung | Druckabschneidung | D |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 10 |
| Speisepumpe | Ohne integrierte Speisepumpe ohne Durchtrieb | N |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil 250 … 420 bar ohne Bypass direktgesteuert, fest eingestellt | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
