Einheit · AXIAL-PISTON PUMP

AL A10V O 71 DFLR/31R-PSC12N00 ES1827R992001175

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO71DFLR/31R-PSC12N00ES1827, Materialnummer R992001175. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1827.

Nummer: R992001175
Typschlüssel: AL A10V O 71 DFLR/31R-PSC12N00 ES1827
Gruppe: A10VO 71
Ausgabe: 06/2020

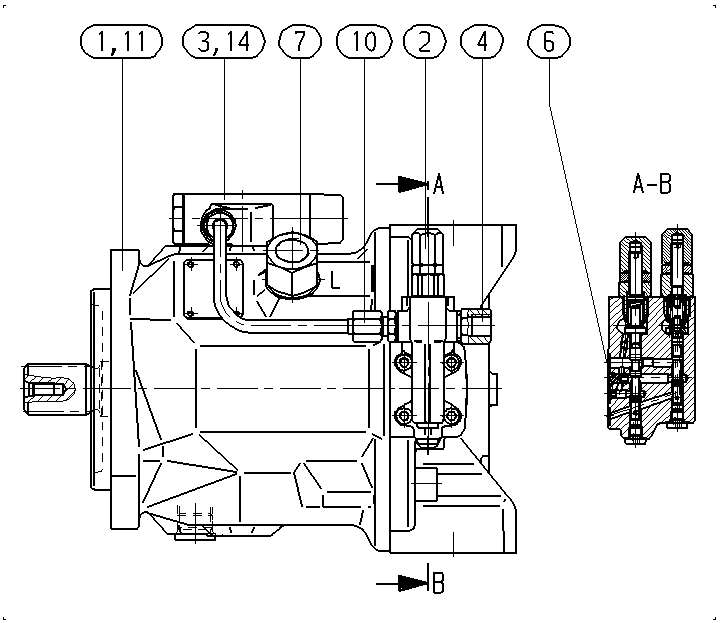

AL A10V O 71 DFLR/31R-PSC12N00 ES1827 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902435196	BASE UNIT Stückliste der Baugruppe →L	1
	R902532410	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902533217	CONTROL VALVE Stückliste der Baugruppe →L	1
	R910921653	ADAPTER Stückliste der Baugruppe →L	1
	R902540855	NOZZLE	1
	R910792772	ADAPTER Stückliste der Baugruppe →L	1
	R910963807	PIPING Stückliste der Baugruppe →L	1
	R902408715	POWER DIAGRAM	1
	R909154478	SCREW PLUG	1
70	R902421946	SHIPPING PROTECTION	1
71	R902421949	SHIPPING PROTECTION	1
72	R902602011	SEAL SCREW	1
73	R902602008	SEAL SCREW	1
75	R909830326	NAMEPLATE	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	71	71
Regel- und Verstelleinrichtung	Druck-Förderstrom-Leistungsregler	DFLR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb	12
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel
