Einheit · AXIAL-PISTON PUMP

AL A10V O 28 DR /52L-VSC62K68 ER992001194

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO28DR/52L-VSC62K68E, Materialnummer R992001194. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68).

Nummer
R992001194
Typschlüssel
AL A10V O 28 DR /52L-VSC62K68 E
Gruppe
A10VO 28
Ausgabe
06/2020

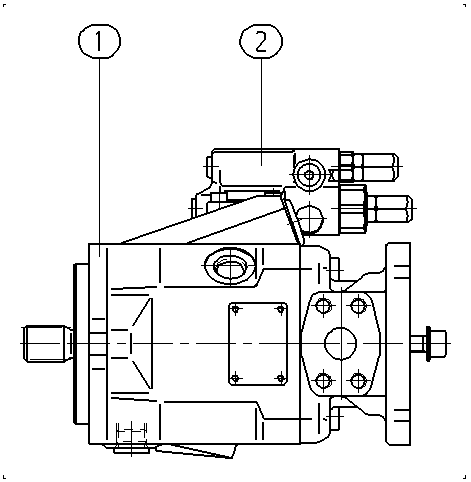

AL A10V O 28 DR /52L-VSC62K68 E — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902453174BASE UNIT Stückliste der Baugruppe →L1
R902456118CONTROL VALVE Stückliste der Baugruppe →L1
70R902421944SHIPPING PROTECTION1
71R902421946SHIPPING PROTECTION1
72R902602016SEAL SCREW1
74R902602977FLANGE COVER1
75R909830326NAMEPLATE1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
Regel- und VerstelleinrichtungDruckregler hydraulischDR
BaureiheBaureihe 5, Index 252
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend62
Durchtrieb101-2 (B) 7/8 in 13T 16/32DPK68
