Einheit · AXIAL-PISTON PUMP

A4VG110SH1D0RB0/40MLND6V81UB2S4AE00-YR902217549

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG110SH1D0RB0/40MLND6V81UB2S4AE00-Y, Materialnummer R902217549. Nenngröße: NG 110. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Elektrischer Schwenkwinkelsensor (DWS20-1, 3-polig) (R). Zusatzfunktion: Mechanische Hubbegrenzung und Stellkammerdruckanschluss X X (B). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 (V8). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk ohne Speisepumpe (U).

Nummer
R902217549
Typschlüssel
A4VG110SH1D0RB0/40MLND6V81UB2S4AE00-Y
Gruppe
A4VG 110
Ausgabe
01/2020

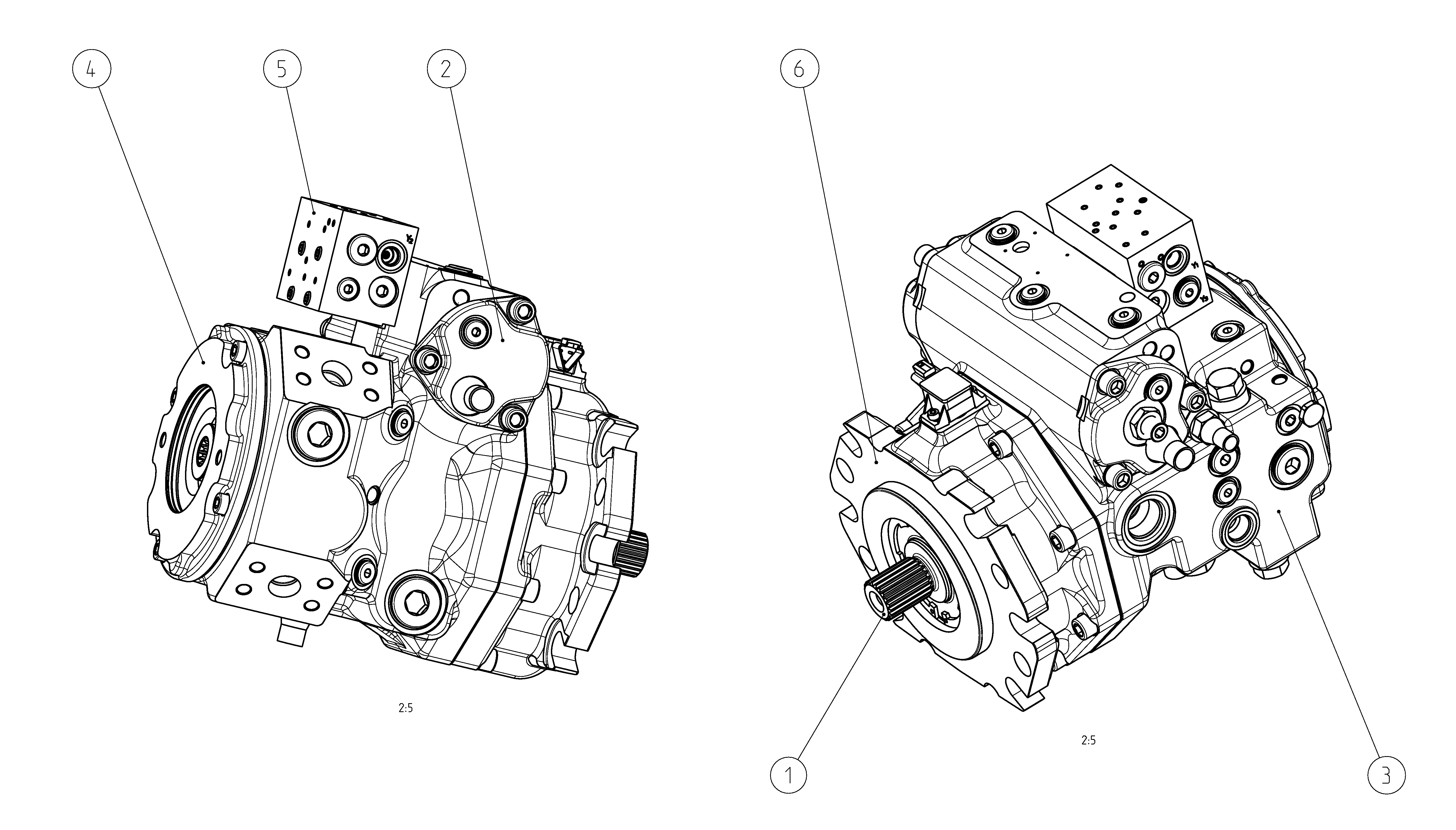

A4VG110SH1D0RB0/40MLND6V81UB2S4AE00-Y — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902222546ROTARY GROUP Stückliste der Baugruppe →L1
R902213337CONTROL Stückliste der Baugruppe →L1
R902222534PUMP HOUSING Stückliste der Baugruppe →L1
R902146649BELL HOUSING Stückliste der Baugruppe →L1
R902215672CONTROL MODULE Stückliste der Baugruppe →L1
R902114059BEARING FLANGE Stückliste der Baugruppe →L1
98R902095817SEAL KIT1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)110110
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteOhne Stecker (nur bei rein hydraulischen Verstellungen)0
SchwenkwinkelsensorElektrischer Schwenkwinkelsensor (DWS20-1, 3-polig)R
ZusatzfunktionMechanische Hubbegrenzung und Stellkammerdruckanschluss X XB
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 152-2/4D6
TriebwelleZahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976V8
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk ohne SpeisepumpeU
Durchtrieb101-2 (B) B2 7/8 in 13T 16/32DP S4B2S4
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungFremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe)E
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen Standard offen oder geschlossenY
