Einheit · AXIAL-PISTON MOTOR
A6VM200HP5D1000XG/65XWV0S4A25WV-SR902248320
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM200HP5D1000XG/65XWV0S4A25WV-S, Materialnummer R902248320. Nenngröße: NG 200. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch negative Kennung ΔpSt = 10 bar (HP5). Druckregelung/Übersteuerung: Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 (D1). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Einstellbereich für Schluckvolumen: Kurz lang (G). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 200-4 (S4). Triebwelle: Zahnwelle DIN 5480 W50×2×24×9g (A2). Arbeitsanschluss: Anschlussplatte zum Anbau eines Gegenhalteventils, BVD25 mit 1-stufigem Druckbegrenzungsventil (direktgesteuert) (5).
- Nummer
- R902248320
- Typschlüssel
- A6VM200HP5D1000XG/65XWV0S4A25WV-S
- Gruppe
- A6VM 200
- Ausgabe
- 06/2020

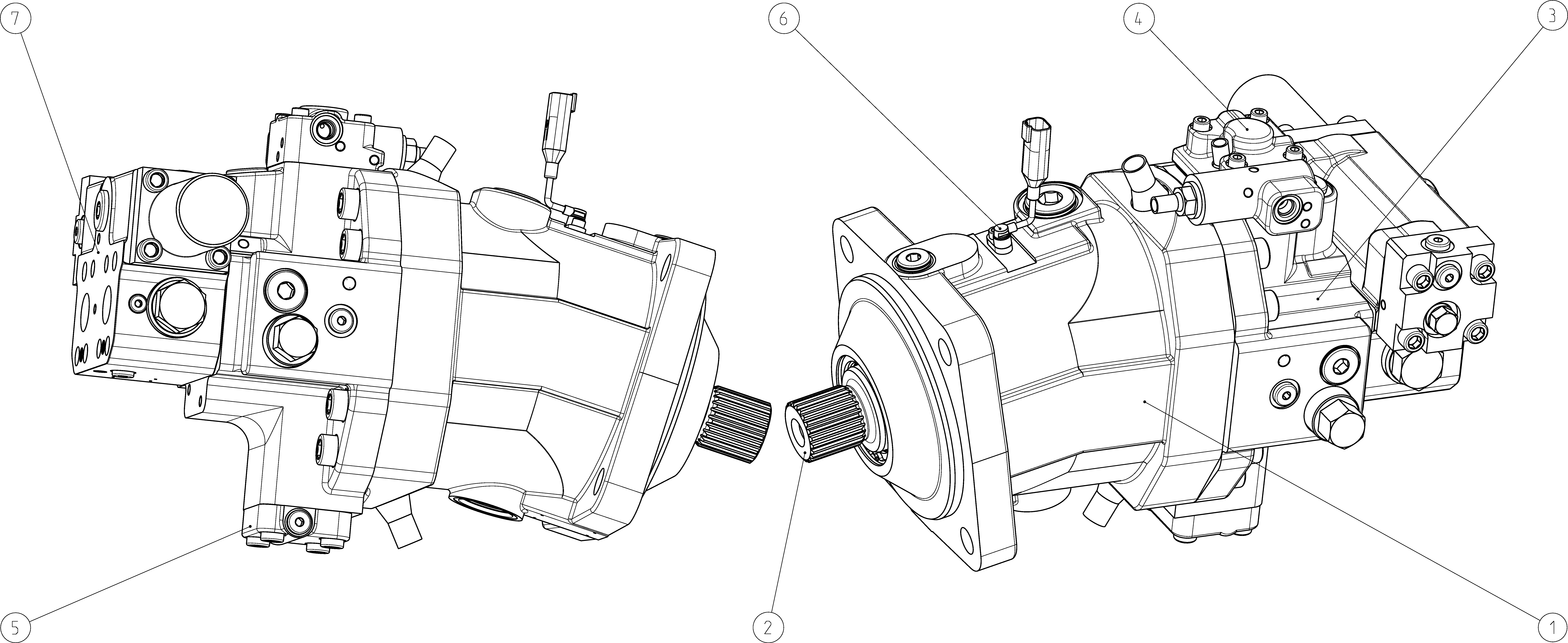

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902189183 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902276236 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902276259 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902248624 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902242634 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902236082 | SENSOR Stückliste der Baugruppe →L | 1 | ||
| R902168453 | BRAKE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 200 | 200 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch negative Kennung ΔpSt = 10 bar | HP5 |
| Druckregelung/Übersteuerung | Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 | D1 |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Einstellbereich für Schluckvolumen | Kurz lang | G |
| Baureihe | Baureihe 6, Index 5 (Nenndruck 400 bar) | 65 |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 200-4 | S4 |
| Triebwelle | Zahnwelle DIN 5480 W50×2×24×9g | A2 |
| Arbeitsanschluss | Anschlussplatte zum Anbau eines Gegenhalteventils, BVD25 mit 1-stufigem Druckbegrenzungsventil (direktgesteuert) | 5 |
| Ventil | Mit Gegenhalteventil BVD/BVE angebaut | W |
| Standard-/Sonderausführung | Sonderausführung | S |
