Einheit · AXIAL-PISTON PUMP

ALA10VO60DFR1/52L-PSD62N00-S1800R902401493

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO60DFR1/52L-PSD62N00-S1800, Materialnummer R902401493. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1800.

Nummer
R902401493
Typschlüssel
ALA10VO60DFR1/52L-PSD62N00-S1800
Gruppe
A10VO 60
Ausgabe
06/2020

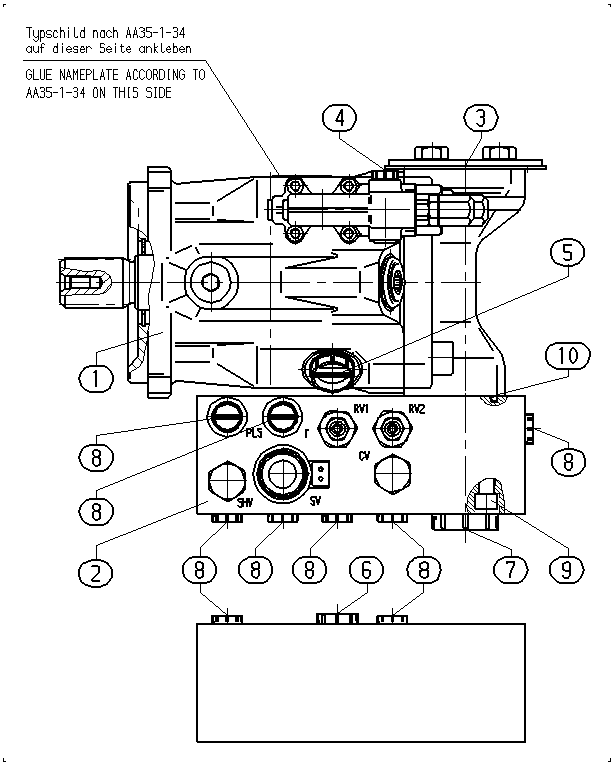

ALA10VO60DFR1/52L-PSD62N00-S1800 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902435051AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902401489CONTROL UNIT1
R902400591FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1
R902602016SEAL SCREW1
R902603192SEAL SCREW1
R902602015SEAL SCREW10
R902650720SOCKET HEAD CAP SCREW4
R910532177O-RING1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)6060
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen mit SpülfunktionDFR1
BaureiheBaureihe 5, Index 252
DrehrichtungBei Blick auf Triebwelle linksL
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 4-LochD
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend62
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 10
