Einheit · AXIAL-PISTON PUMP

ALA10VO60DFR1/52L-PSD62N00-S1183R902410326

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO60DFR1/52L-PSD62N00-S1183, Materialnummer R902410326. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1183.

Nummer
R902410326
Typschlüssel
ALA10VO60DFR1/52L-PSD62N00-S1183
Gruppe
A10VO 60
Ausgabe
06/2020

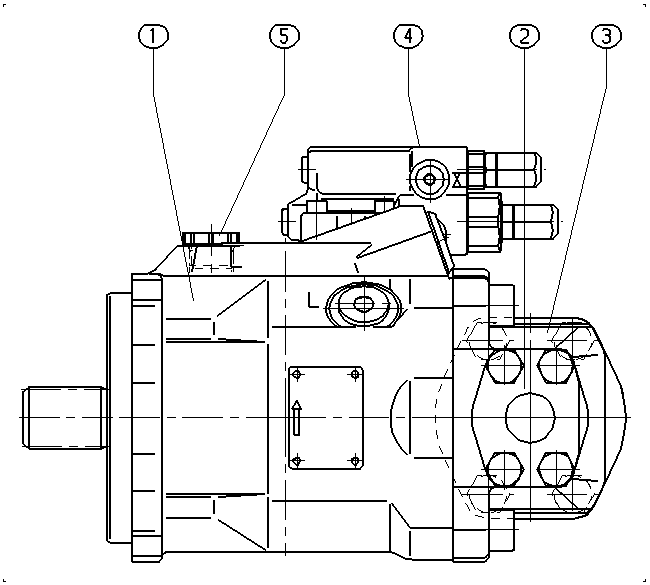

ALA10VO60DFR1/52L-PSD62N00-S1183 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902410327AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400579FLANGE COVER1
R902400591FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)6060
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen mit SpülfunktionDFR1
BaureiheBaureihe 5, Index 252
DrehrichtungBei Blick auf Triebwelle linksL
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 4-LochD
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend62
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 10
