Einheit · AXIAL-PISTON PUMP
AA10VO25LR/53R-PXX12XXX-HCMR902412945
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO25LR/53R-PXX12XXX-HCM, Materialnummer R902412945. Nenngröße: NG 25. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 nicht für Durchtrieb (P). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Stecker für Magnete: 13 Mit elektrischem Schwenkwinkelsensor ratiometrisch PAL Versorgung U = 5V DC (H).
- Nummer
- R902412945
- Typschlüssel
- AA10VO25LR/53R-PXX12XXX-HCM
- Gruppe
- A10VO 25
- Ausgabe
- 06/2020

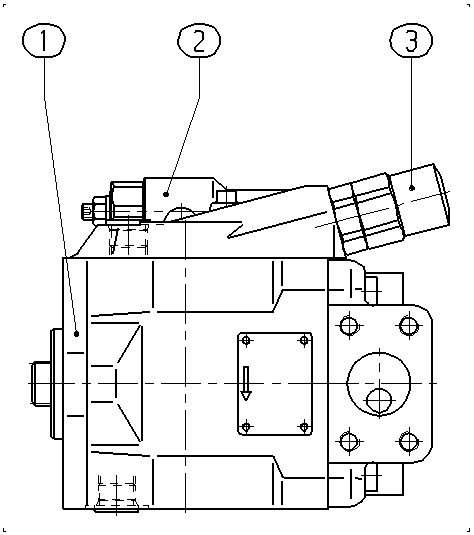

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902412950 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902414255 | CONTROL VALVE | 1 | ||
| R902412654 | CONTROL VALVE | 1 | ||
| 11 | R902413279 | POWER DIAGRAM | 1 | |
| 12 | R902414254 | GEAR PUMP | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 25 | 25 |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 nicht für Durchtrieb | P |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Stecker für Magnete | 13 Mit elektrischem Schwenkwinkelsensor ratiometrisch PAL Versorgung U = 5V DC | H |
