Einheit · AXIAL-PISTON PUMP

A A10V O100 DFSR/31R-PUC62N00 -SO368R902417020

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100DFSR/31R-PUC62N00-SO368, Materialnummer R902417020. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 368.

Nummer
R902417020
Typschlüssel
A A10V O100 DFSR/31R-PUC62N00 -SO368
Gruppe
A10VO 100
Ausgabe
06/2020

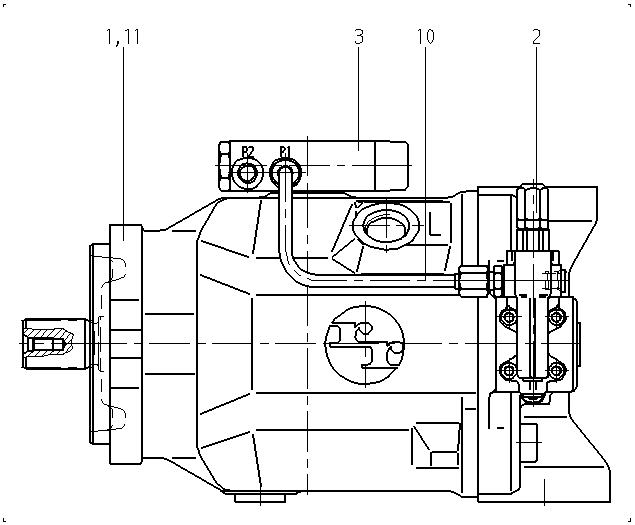

A A10V O100 DFSR/31R-PUC62N00 -SO368 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910910424BASE UNIT Stückliste der Baugruppe →L1
R902531872CONTROL VALVE Stückliste der Baugruppe →L1
R902533227CONTROL VALVE Stückliste der Baugruppe →L1
R910960141PIPING Stückliste der Baugruppe →L1
R902413496POWER DIAGRAM1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)100100
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
TriebwelleGenaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignetU
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 7
