Einheit · AXIAL-PISTON PUMP

APA10VO100DFSR/31R-PUC62N00-SO665R910985939

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO100DFSR/31R-PUC62N00-SO665, Materialnummer R910985939. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 665.

Nummer
R910985939
Typschlüssel
APA10VO100DFSR/31R-PUC62N00-SO665
Gruppe
A10VO 100
Ausgabe
06/2020

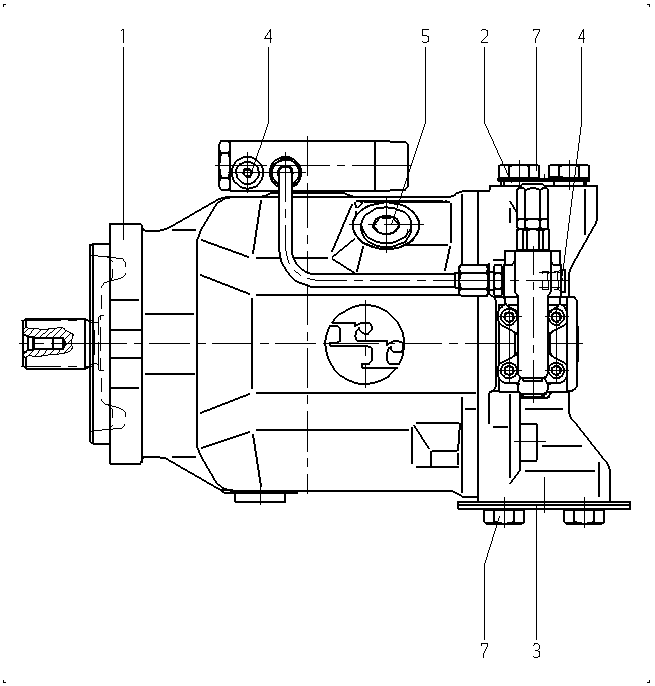

APA10VO100DFSR/31R-PUC62N00-SO665 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910985940AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400585FLANGE COVER1
R902400595FLANGE COVER1
R902602014SEAL SCREW2
R909154480SCREW PLUG1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)100100
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
TriebwelleGenaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignetU
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 7
